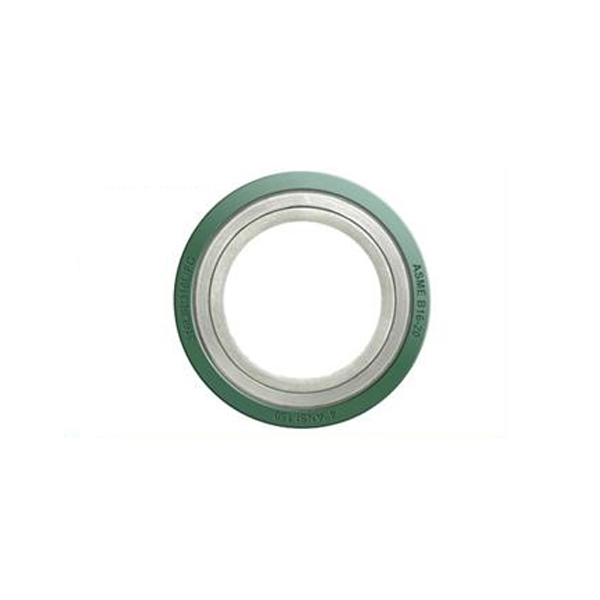

🔩 گسکت اسپیرال ووند صنعتی | راهحل برتر برای آببندی در شرایط فشار و دمای بالا
شرکت مهر تجهیز جهان آفرین بهعنوان یکی از پیشگامان تأمین تجهیزات صنعتی در ایران، گسکتهای اسپیرال ووند (Spiral Wound Gasket) را با کیفیت ممتاز و مطابق با استانداردهای بینالمللی نظیر ASME B16.20، API 6A، EN 1514-2 و DIN 2697 ارائه میدهد. این گسکتها با ساختار مارپیچی ترکیبی از نوار فلزی و پرکننده غیرفلزی، برای آببندی اتصالات فلنجی، شیرآلات، و تجهیزات تحت فشار و دمای بالا در صنایع نفت و گاز، پتروشیمی، نیروگاهی، و صنایع دریایی طراحی شدهاند. گسکتهای اسپیرال ووند با استحکام فلزی و انعطافپذیری پرکننده، مقاومت بینظیری در برابر فشار، دما، و سیالات خورنده ارائه میدهند و گزینهای ایدهآل برای پروژههای صنعتی حساس هستند.
🌟 ویژگیهای کلیدی گسکت اسپیرال ووند
- انواع طراحی: گسکت با حلقه داخلی (IR)، حلقه خارجی (OR)، یا هر دو (CGIR)، گسکت بدون حلقه (CG)
- جنس مواد:
- نوار فلزی: استیل ضدزنگ (AISI 304, 316L, 321)، اینکونل 625، مونل 400، کربن استیل
- پرکننده غیرفلزی: گرافیت منعطف (98% خلوص)، PTFE، میکا، فیبر سرامیکی
- استاندارد تولید: ASME B16.20, API 6A, EN 1514-2, DIN 2697, BS 3381
- سایزهای موجود: ½” تا 60″ (DN15 تا DN1500)، ضخامت استاندارد 3.2mm، 4.5mm
- فشار کاری: کلاس 150 تا 2500 (PN10 تا PN420)
- اتصالات: مناسب برای فلنجهای ASME B16.5، API 6A، DIN، JIS
- دمای کاری: -200°C تا +1000°C (بسته به جنس فلز و پرکننده)
- کاربرد سیال: بخار، گاز، نفت، مواد شیمیایی خورنده، سیالات با دمای بالا
- مزایا: مقاومت فشاری بالا (تا 420 بار)، انعطافپذیری (20-30% فشردگی)، کاهش نشتی (تا 99.99%)، عمر مفید بیش از 20 سال، پایداری در شرایط سخت
🔍 مشخصات فنی گسکت اسپیرال ووند
- نوع محصول: گسکت اسپیرال ووند با حلقه داخلی، خارجی، یا ترکیبی
- سایز: ½” تا 60″ (DN15 تا DN1500)، ضخامت استاندارد 3.2mm (کلاس 150-600)، 4.5mm (کلاس 900-2500)
- فشار کاری: تا 420 بار (کلاس 2500)
- جنس مواد:
- نوار فلزی:
- استیل ضدزنگ 304/316L: مقاوم در برابر خوردگی، دمای کاری -200°C تا +550°C
- اینکونل 625: مناسب برای دمای بالا (تا 1000°C) و مواد شیمیایی
- مونل 400: مقاوم در برابر محیطهای دریایی و اسیدی
- پرکننده:
- گرافیت منعطف: مقاومت دمایی تا 650°C، مناسب برای بخار و گاز
- PTFE: مقاومت شیمیایی عالی، دمای کاری تا 260°C
- میکا: مناسب برای دماهای بسیار بالا (تا 1000°C)
- نوار فلزی:
- استاندارد طراحی: ASME B16.20, API 6A, EN 1514-2, DIN 2697, BS 3381
- تلرانس ابعادی:
- قطر خارجی: ±0.8mm
- ضخامت: ±0.1mm
- پرداخت سطح: سطح صاف (Ra ≤ 3.2μm)، پوشش PTFE یا گرافیت برای آببندی بهتر
- تست و بازرسی:
- تست غیرمخرب: تست نشتی با فشار 1.5 برابر فشار کاری، تست نفوذ مایع (PT)
- تست مخرب: تست فشردگی (ASTM F36)، تست مقاومت شیمیایی (ASTM D543)
- تست دمایی: بررسی پایداری در دماهای بالا و پایین (ASTM F104)
- دمای کاری: -200°C تا +1000°C (بسته به ترکیب مواد)
💲 لیست قیمت گسکت اسپیرال ووند (استیل 304 با پرکننده گرافیت، کلاس 150)
| سایز (اینچ) | جنس | ضخامت (mm) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ | استیل 304/گرافیت | 3.2 | 120,000 |
| 2″ | استیل 304/گرافیت | 3.2 | 200,000 |
| 4″ | استیل 304/گرافیت | 3.2 | 400,000 |
| 8″ | استیل 304/گرافیت | 4.5 | 900,000 |
| 12″ | استیل 304/گرافیت | 4.5 | 1,500,000 |
📊 لیست قیمت گسکت اسپیرال ووند (استیل 316L با پرکننده PTFE، کلاس 300)
| سایز (اینچ) | جنس | ضخامت (mm) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ | استیل 316L/PTFE | 3.2 | 180,000 |
| 2″ | استیل 316L/PTFE | 3.2 | 300,000 |
| 4″ | استیل 316L/PTFE | 3.2 | 600,000 |
| 8″ | استیل 316L/PTFE | 4.5 | 1,200,000 |
| 12″ | استیل 316L/PTFE | 4.5 | 2,000,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای سفارشات تکی بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای گسکتهای با جنس خاص (مانند اینکونل یا میکا) یا سایزهای سفارشی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای گسکت اسپیرal ووند
- صنایع نفت و گاز: آببندی فلنجها در خطوط لوله، پالایشگاهها، و سیستمهای استخراج
- صنایع پتروشیمی: آببندی در راکتورها، مبدلهای حرارتی، و خطوط انتقال مواد شیمیایی
- صنایع نیروگاهی: آببندی بویلرها، توربینهای بخار، و سیستمهای خنککننده
- صنایع دریایی: آببندی در محیطهای شور و مرطوب با استاندارد NACE MR0175
- صنایع شیمیایی: آببندی در برابر اسیدها، بازها، و مواد شیمیایی خطرناک
- صنایع غذایی و دارویی: آببندی در سیستمهای بهداشتی با پرکننده PTFE
- تأسیسات صنعتی: آببندی در سیستمهای بخار و گاز با فشار بالا
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- برش نوار فلزی: استفاده از دستگاههای CNC برای برش دقیق نوارهای استیل یا آلیاژهای خاص
- پیچش مارپیچی: ترکیب نوار فلزی و پرکننده غیرفلزی با دستگاههای اتوماتیک برای ساختار مارپیچ
- اضافه کردن حلقهها: نصب حلقه داخلی (IR) یا خارجی (OR) برای استحکام و تراز بهتر
- پرداخت سطح:
- سطح صاف با زبری Ra ≤ 3.2μm برای آببندی بهینه
- پوشش گرافیت یا PTFE برای بهبود مقاومت شیمیایی
کنترل کیفیت
- تستهای غیرمخرب:
- تست نشتی با فشار 1.5 برابر فشار کاری
- تست نفوذ مایع (PT) برای بررسی ترکهای سطحی
- تست اولتراسونیک (UT) برای کنترل کیفیت فلز
- تستهای مخرب:
- تست فشردگی (ASTM F36) برای ارزیابی انعطافپذیری پرکننده
- تست مقاومت شیمیایی (ASTM D543) برای بررسی پایداری پرکننده
- تست دمایی: بررسی عملکرد در دماهای بالا و پایین (ASTM F104)
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی سطح: تمیزکاری فلنجها با زبری Ra ≤ 3.2μm برای تماس کامل
- نصب: استفاده از گشتاور یکنواخت (بر اساس ASME PCC-1) برای جلوگیری از تغییر شکل گسکت
- محافظت: استفاده از پرکننده PTFE یا میکا در محیطهای خورنده یا دمای بالا
- بازرسی پس از نصب:
- تست نشتی با فشار 1.5 برابر فشار کاری
- بازرسی بصری برای اطمینان از یکنواختی فشردگی
- نگهداری: بررسی دورهای برای جلوگیری از فرسودگی در شرایط دمایی و شیمیایی سخت
📊 مقایسه با روشهای جایگزین
| پارامتر | گسکت اسپیرال ووند | گسکت فلزی (RTJ) | گسکت غیرفلزی |
|---|---|---|---|
| مقاومت دمایی | بالا (تا 1000°C) | بسیار بالا (تا 1200°C) | متوسط (تا 650°C) |
| مقاومت فشاری | بالا (تا 420 بار) | بسیار بالا (تا 1500 بار) | متوسط |
| هزینه | متوسط تا بالا | بالا | پایین |
| عمر مفید | 20+ سال | 25+ سال | 15+ سال |
❓ سوالات متداول
- تفاوت گسکت اسپیرال ووند با گسکت فلزی چیست؟ گسکت اسپیرال ووند با ترکیب فلز و پرکننده غیرفلزی، انعطافپذیری بیشتری نسبت به گسکتهای تمام فلزی دارد و برای کاربردهای متنوعتر مناسب است.
- کدام پرکننده برای دماهای بالا مناسب است؟ میکا و گرافیت منعطف برای دماهای تا 1000°C توصیه میشوند.
- آیا گسکت اسپیرال ووند برای مواد شیمیایی مناسب است؟ بله، با پرکننده PTFE، این گسکتها برای سیالات خورنده مانند اسیدها و بازها مناسب هستند.
- حداکثر فشار کاری گسکت اسپیرال ووند چقدر است؟ تا 420 بار (کلاس 2500) بسته به طراحی.
- چگونه گسکت مناسب انتخاب کنیم؟ انتخاب به فشار، دما، نوع سیال، و استاندارد فلنج بستگی دارد. برای مشاوره با تیم فنی تماس بگیرید.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش گسکت اسپیرال ووند، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
- شماره تماس: 02166568925
- ایمیل: sales@mehr-tajhiz.ir
- فرم سفارش آنلاین: mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن
- ارائه گارانتی کیفیت 24 ماهه برای مصارف صنعتی
- مشاوره فنی رایگان برای انتخاب جنس و سایز مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند ASME B16.20)
- امکان تولید سفارشی با تلرانسهای خاص و طراحی با نرمافزارهای AutoCAD و ANSYS
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با سالها تجربه در تأمین تجهیزات صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولات با کیفیت، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با مواد خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات مشاوره در محل
🛠️ گسکتهای اسپیرال ووند با ترکیب استحکام فلزی و انعطافپذیری پرکننده، راهحلی پیشرفته برای آببندی در شرایط سخت صنعتی. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
