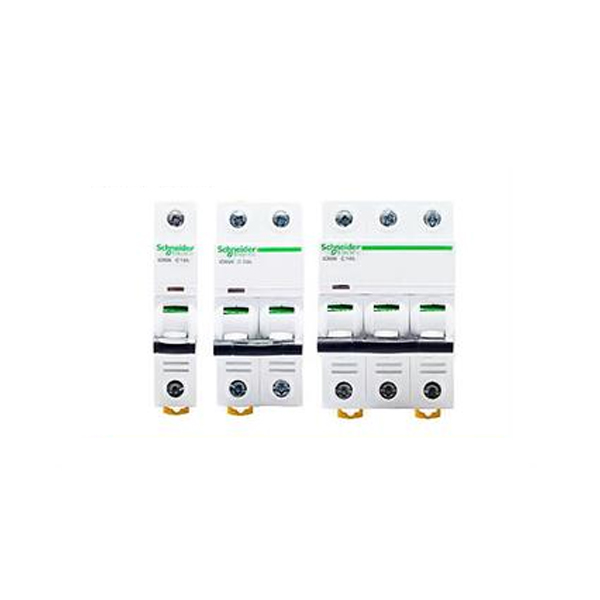

🔩 کلید مینیاتوری اشنایدر | حفاظت ایمن و پیشرفته برای سیستمهای الکتریکی
شرکت مهر تجهیز جهان آفرین بهعنوان یکی از پیشگامان تأمین تجهیزات الکتریکی صنعتی در ایران، کلیدهای مینیاتوری اشنایدر (Schneider Miniature Circuit Breaker – MCB) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر IEC 60898-1، IEC 60947-2، CE و VDE 0664 ارائه میدهد. این کلیدها برای حفاظت از مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه در کاربردهای مسکونی، تجاری و صنعتی طراحی شدهاند. کلیدهای مینیاتوری اشنایدر با فناوری پیشرفته، طراحی ماژولار، و عملکرد سریع (کمتر از 10 میلیثانیه)، گزینهای ایدهآل برای تابلوهای برق فشار ضعیف، سیستمهای روشنایی، و مدارهای کنترلی هستند. این محصولات با دوام بالا، قابلیت استفاده مجدد، و نصب آسان، ایمنی و پایداری سیستمهای الکتریکی را تضمین میکنند.
🌟 ویژگیهای کلیدی کلید مینیاتوری اشنایدر
- انواع سری: Acti9 iC60N, Acti9 iC60H, Acti9 iC60L, Multi9 (تیپ قدیم)
- جنس بدنه: پلیمر مقاوم با استاندارد حفاظتی IP20 تا IP40
- استاندارد طراحی: IEC 60898-1, IEC 60947-2, CE, VDE 0664
- رنج جریان نامی: 1 تا 125 آمپر
- ولتاژ کاری: 230/240 ولت (تکفاز)، 400/415 ولت (سهفاز) با فرکانس 50/60 هرتز
- قدرت قطع: 6، 10، 15، 25 کیلوآمپر
- دمای کاری: -35°C تا +70°C (رطوبت نسبی تا 95% در دمای 55°C)
- حفاظتها: اضافهبار، اتصال کوتاه
- تیپها: B (تندکار – روشنایی)، C (کندکار – موتوری)، D (برای بارهای با جریان هجومی بالا)
- مزایا: دقت بالا (±5%)، زمان پاسخ کمتر از 10 میلیثانیه، عمر مفید بیش از 20 سال، نصب آسان روی ریل DIN 35 میلیمتر، قابلیت اتصال کنتاکتهای کمکی (AUX) و نشانگر خطا (ALT)، مقاوم در برابر شوک الکتریکی و لرزش
🔍 مشخصات فنی کلید مینیاتوری اشنایدر
- نوع محصول: کلید مینیاتوری (MCB)
- سریهای موجود:
- Acti9 iC60N: 1 تا 63 آمپر، قدرت قطع 6 تا 10 کیلوآمپر، مناسب برای مصارف خانگی و تجاری
- Acti9 iC60H: 1 تا 63 آمپر، قدرت قطع 10 تا 15 کیلوآمپر، مناسب برای مصارف صنعتی سبک
- Acti9 iC60L: 1 تا 63 آمپر، قدرت قطع تا 25 کیلوآمپر، مناسب برای مصارف صنعتی سنگین
- Multi9 (C60): تیپ قدیمی، همچنان در برخی بازارها موجود
- جنس مواد:
- بدنه: پلیمر مقاوم در برابر آتشسوزی و شوک حرارتی
- کنتاکتها: آلیاژ نقره-مس برای هدایت الکتریکی بالا
- استاندارد طراحی: IEC 60898-1, IEC 60947-2, CE, VDE 0664
- رنج ولتاژ کاری: 230/240 ولت (تکفاز)، 400/415 ولت (سهفاز) با فرکانس 50/60 هرتز
- ولتاژ عایقی (Ui): 500 ولت
- تلرانس دمایی: -35°C تا +70°C (برای ذخیرهسازی: -40°C تا +80°C)
- پرداخت سطح: پوشش الکترواستاتیک برای مقاومت در برابر خوردگی
- تست و بازرسی:
- تست عایقی: ولتاژ عایقی تا 2500 ولت
- تست استقامت مکانیکی: تا 20,000 سیکل عملکرد
- تست استقامت الکتریکی: تا 10,000 سیکل عملکرد
- تستهای غیرمخرب: اولتراسونیک (UT)، نفوذ مایع (PT)
- تستهای مخرب: تست کشش و تست حرارتی
- واحد حفاظتی:
- تیپ B: 3 تا 5 برابر جریان نامی، زمان عملکرد 0.04 تا 13 ثانیه، مناسب برای بارهای مقاومتی (روشنایی)
- تیپ C: 5 تا 10 برابر جریان نامی، زمان عملکرد 0.04 تا 5 ثانیه، مناسب برای بارهای القایی (الکتروموتورها، پمپها)
- تیپ D: 10 تا 20 برابر جریان نامی، مناسب برای بارهای با جریان هجومی بالا (ترانسفورماتورها، موتورهای سنگین)
- ابعاد:
- تکفاز (1 پل): عرض 18 میلیمتر، ارتفاع 85 میلیمتر، عمق 78 میلیمتر
- سهفاز (3 پل): عرض 54 میلیمتر، ارتفاع 85 میلیمتر، عمق 78 میلیمتر
- نمایشگر و کنترل: نشانگر وضعیت ON (قرمز) و OFF (سبز)، دستگیره قفلشونده برای جلوگیری از تغییر وضعیت ناخواسته
- ارتباطات: قابلیت اتصال کنتاکتهای کمکی (AUX) برای نمایش وضعیت باز/بسته و کنتاکت نشانگر خطا (ALT)
- وزن: 0.1 تا 0.5 کیلوگرم (بسته به مدل و تعداد پلها)
💲 لیست قیمت کلید مینیاتوری اشنایدر (تکفاز، سری Acti9 iC60N)
| مدل | رنج جریان (آمپر) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| A9F74106 | 6 | تکفاز (1 پل) | 0.12 | 1,200,000 |
| A9F74110 | 10 | تکفاز (1 پل) | 0.12 | 1,200,000 |
| A9F74116 | 16 | تکفاز (1 پل) | 0.12 | 1,200,000 |
| A9F74120 | 20 | تکفاز (1 پل) | 0.12 | 1,250,000 |
| A9F74125 | 25 | تکفاز (1 پل) | 0.15 | 1,300,000 |
| A9F74132 | 32 | تکفاز (1 پل) | 0.15 | 1,400,000 |
| A9F74140 | 40 | تکفاز (1 پل) | 0.15 | 1,600,000 |
| A9F74150 | 50 | تکفاز (1 پل) | 0.18 | 1,800,000 |
| A9F74163 | 63 | تکفاز (1 پل) | 0.18 | 2,000,000 |
📊 لیست قیمت کلید مینیاتوری اشنایدر (سهفاز، سری Acti9 iC60N)
| مدل | رنج جریان (آمپر) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| A9F74316 | 16 | سهفاز (3 پل) | 0.36 | 3,200,000 |
| A9F74325 | 25 | سهفاز (3 پل) | 0.36 | 3,400,000 |
| A9F74332 | 32 | سهفاز (3 پل) | 0.36 | 3,600,000 |
| A9F74340 | 40 | سهفاز (3 پل) | 0.4 | 3,800,000 |
| A9F74350 | 50 | سهفاز (3 پل) | 0.4 | 4,000,000 |
| A9F74363 | 63 | سهفاز (3 پل) | 0.4 | 4,200,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای سفارشات تکی بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای مدلهای با قدرت قطع بالاتر (iC60H, iC60L)، تیپهای D، یا کنتاکتهای کمکی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای کلید مینیاتوری اشنایدر
- صنایع نفت و گاز: حفاظت از تجهیزات الکتریکی در پالایشگاهها، سکوهای نفتی و خطوط انتقال
- صنایع پتروشیمی: حفاظت از مدارهای کنترلی و تجهیزات حساس در برابر اضافهبار و اتصال کوتاه
- صنایع فولاد و معادن: حفاظت از الکتروموتورها، نوار نقالهها و تجهیزات سنگین
- ساختمانهای تجاری و مسکونی: حفاظت از سیستمهای روشنایی، HVAC و آسانسورها
- مراکز داده: حفاظت از سرورها و سیستمهای خنککننده در برابر اضافهبار
- بیمارستانها و مراکز درمانی: حفاظت از تجهیزات پزشکی حساس
- صنایع آب و فاضلاب: حفاظت از پمپها و سیستمهای کنترلی در برابر اتصال کوتاه
- صنایع کشاورزی: حفاظت از سیستمهای آبیاری و تجهیزات الکتریکی در محیطهای مرطوب
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از پلیمرهای مقاوم در برابر آتشسوزی و آلیاژ نقره-مس برای کنتاکتها جهت افزایش هدایت الکتریکی
- مونتاژ کنتاکتها: مونتاژ دقیق با ماشینآلات اتوماتیک برای اطمینان از اتصالات پایدار
- نصب واحد حفاظتی: مونتاژ ماژولهای حرارتی (T Part) و مغناطیسی (C Part) برای تشخیص اضافهبار و اتصال کوتاه
- پوششدهی: اعمال پوشش الکترواستاتیک برای مقاومت در برابر خوردگی و شرایط محیطی سخت
- کالیبراسیون: تنظیم دقیق رنج جریان و زمان قطع با تجهیزات پیشرفته
کنترل کیفیت
- تستهای غیرمخرب:
- تست عایقی: بررسی مقاومت عایقی با ولتاژ 2500 ولت
- تست اولتراسونیک (UT): تشخیص عیوب داخلی در مواد و کنتاکتها
- تست نفوذ مایع (PT): شناسایی ترکهای سطحی در بدنه و کنتاکتها
- تستهای مخرب:
- تست استقامت الکتریکی: بررسی عملکرد در 10,000 سیکل قطع و وصل
- تست حرارتی: بررسی پایداری در دمای -35°C تا +70°C
- تست مکانیکی: بررسی مقاومت در برابر لرزش و شوک مکانیکی
- تست عملکرد: شبیهسازی اضافهبار و اتصال کوتاه برای ارزیابی سرعت پاسخ (کمتر از 10 میلیثانیه)
- کالیبراسیون نهایی: تنظیم دقیق حساسیت و عملکرد کلید با استفاده از تجهیزات کالیبراسیون پیشرفته
⚙️ نکات نصب و بهرهبرداری
- نصب: قابل نصب روی ریل DIN استاندارد (35 میلیمتر) با قفل محکم
- اتصالات الکتریکی:
- استفاده از کابلهای مسی با مقطع 1.5 تا 25 میلیمتر مربع (بسته به مدل)
- اتصال ترمینالهای ورودی و خروجی برای فاز و نول (تکفاز) یا سه فاز
- امکان اتصال کنتاکتهای کمکی (AUX) و نشانگر خطا (ALT) برای مانیتورینگ
- تنظیمات حفاظتی: بدون نیاز به تنظیم دستی، کالیبراسیون کارخانهای با دقت ±5%
- نگهداری:
- بازرسی دورهای هر 6 ماه برای بررسی کنتاکتها و عملکرد کلید
- تمیزکاری با هوای فشرده برای حذف گردوغبار از کنتاکتها و بدنه
- بررسی کالیبراسیون سالانه برای اطمینان از دقت حفاظت
- ارتفاع نصب: حداکثر 2000 متر از سطح دریا برای عملکرد بهینه
- محیط نصب: محیط خشک و عاری از گازهای خورنده با رطوبت نسبی کمتر از 95%
📊 مقایسه با روشهای جایگزین
| پارامتر | کلید مینیاتوری اشنایدر | فیوز ذوبشونده | کلید اتوماتیک (MCCB) |
|---|---|---|---|
| حفاظت در برابر اضافهبار | دارد | دارد | دارد |
| حفاظت در برابر اتصال کوتاه | دارد | دارد | دارد |
| زمان پاسخ | کمتر از 10 میلیثانیه | چند ثانیه | چند میلیثانیه |
| عمر مفید | 20+ سال | 5-10 سال | 15-20 سال |
| قابلیت استفاده مجدد | دارد | ندارد | دارد |
❓ سوالات متداول
-
- تفاوت تیپهای B، C و D در کلیدهای مینیاتوری اشنایدر چیست؟ تیپ B (تندکار) برای بارهای مقاومتی با جریان راهاندازی کم (روشنایی)، تیپ C (کندکار) برای بارهای القایی با جریان راهاندازی بالا (الکتروموتورها)، و تیپ D برای بارهای با جریان هجومی بالا (ترانسفورماتورها) مناسب است.
-
- آیا کلیدهای مینیاتوری اشنایدر برای محیطهای مرطوب مناسب هستند؟ بله، با استاندارد IP20 تا IP40 و پوشش الکترواستاتیک، این کلیدها در برابر رطوبت و گردوغبار مقاوم هستند، اما برای محیطهای بسیار مرطوب، استفاده از تابلوهای عایقبندیشده توصیه میشود.
- آیا این کلیدها نیاز به سیستم ارت دارند؟ خیر، کلیدهای مینیاتوری برای حفاظت در برابر اضافهبار و اتصال کوتاه نیازی به سیستم ارت ندارند، اما برای حفاظت کامل در برابر نشتی جریان، استفاده از کلید محافظ جان (RCCB) توصیه میشود.
-
- مدت زمان گارانتی کلیدهای اشنایدر چقدر است؟ کلیدهای مینیاتوری اشنایدر معمولاً با گارانتی 24 ماهه برای مصارف معمولی ارائه میشوند.
-
- چگونه کلید مینیاتوری اصلی اشنایدر را از تقلبی تشخیص دهیم؟ کلیدهای اصلی دارای بدنه باکیفیت، شماره سریال حکشده واضح، بستهبندی استاندارد، و قفل محکم روی ریل DIN هستند. خرید از نمایندگیهای معتبر مانند مهر تجهیز جهان آفرین اصالت کالا را تضمین میکند.
-
- آیا این کلیدها برای مدارهای DC مناسب هستند؟ خیر، کلیدهای مینیاتوری استاندارد اشنایدر برای مدارهای AC طراحی شدهاند. برای مدارهای DC، باید از مدلهای مخصوص مانند سری A9N استفاده کرد.
-
- آیا کلیدهای مینیاتوری اشنایدر قابلیت اتصال به سیستمهای مانیتورینگ دارند؟ بله، با استفاده از کنتاکتهای کمکی (AUX) و نشانگر خطا (ALT)، میتوان وضعیت کلید را در سیستمهای مانیتورینگ مشاهده کرد.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش کلید مینیاتوری اشنایدر، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن و استاندارد
- ارائه گارانتی کیفیت 24 ماهه برای مصارف معمولی
- مشاوره فنی رایگان برای انتخاب محصول مناسب با نیازهای پروژه
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند IEC 60898-1 و CE)
- امکان تأمین مدلهای سفارشی با تیپهای خاص یا کنتاکتهای کمکی
- خدمات تعمیر و کالیبراسیون در محل برای پروژههای بزرگ
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با سالها تجربه در تأمین تجهیزات الکتریکی صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولات با کیفیت، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از تولیدکنندگان معتبر بینالمللی
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ و پیچیده
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با استانداردهای خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات تعمیر و کالیبراسیون در محل
🛠️ کلید مینیاتوری اشنایدر با فناوری پیشرفته، کیفیت بینظیر و عملکرد سریع، راهحلی ایدهآل برای حفاظت از مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
