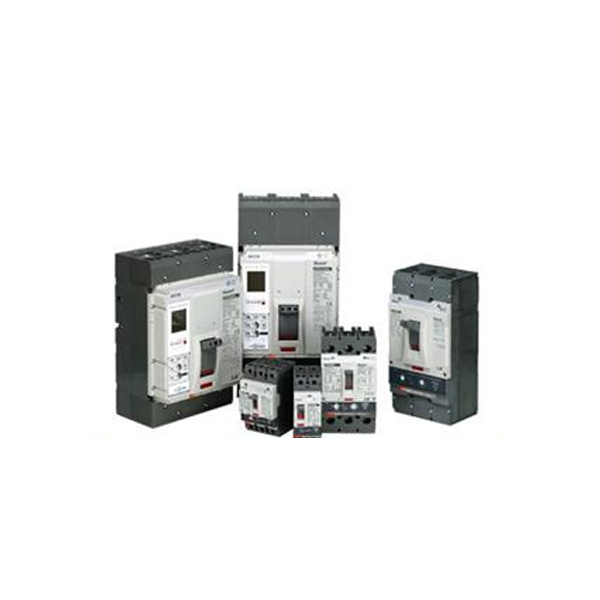

🔩 کلید اتوماتیک LS | راهحل حرفهای برای حفاظت و کنترل مدارهای الکتریکی
شرکت مهر تجهیز جهان آفرین بهعنوان یکی از پیشگامان تأمین تجهیزات برق صنعتی در ایران، کلیدهای اتوماتیک LS (Molded Case Circuit Breaker – MCCB) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر IEC 60947-1، IEC 60947-2 و GB 14048.2 ارائه میدهد. این کلیدها برای حفاظت از تأسیسات الکتریکی، ماشینآلات، و سیستمهای روشنایی در برابر اضافهبار، اتصال کوتاه، و خطاهای الکتریکی طراحی شدهاند و راهحلی ایمن و قابل اعتماد برای مدیریت مدارهای الکتریکی در صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع تولیدی، و تأسیسات ساختمانی فراهم میکنند. کلیدهای اتوماتیک LS با دو سری متاسل (Metasol) و سوسل (Susol) در رنجهای جریانی 16 تا 1600 آمپر عرضه میشوند و با عملکرد بینظیر، طول عمر بالا، و قابلیتهای پیشرفته، گزینهای ایدهآل برای پروژههای صنعتی و تجاری هستند.
🌟 ویژگیهای کلیدی کلید اتوماتیک LS
- انواع کلید: فیکس (غیرقابل تنظیم) و قابل تنظیم (حرارتی-مغناطیسی و الکترونیکی)
- جنس بدنه: پلاستیک تزریقی مقاوم با عایقبندی بالا
- رنج جریانی: 16 تا 1600 آمپر (سریهای Metasol و Susol)
- ظرفیت قطع: تا 150 کیلوآمپر در 415/380 ولت
- استاندارد طراحی: IEC 60947-1, IEC 60947-2, GB 14048.2, UL508
- ولتاژ کاری: تا 690 ولت AC (50/60 هرتز)
- دمای کاری: -25°C تا +70°C
- تجهیزات جانبی: رله شنت، رله آندروولتاژ، کنتاکت کمکی، کنتاکت خطا، دسته گردان، موتور عملکرد
- کاربردها: حفاظت موتورها، تابلوهای برق، سیستمهای روشنایی، تأسیسات صنعتی
- مزایا: کاهش زمان قطعی (تا 0.02 ثانیه)، عمر مکانیکی تا 12000 سیکل، قابلیت تنظیم جریان (0.6 تا 1 برابر جریان نامی در مدلهای قابل تنظیم)، مقاومت در برابر شرایط محیطی
🔍 مشخصات فنی کلید اتوماتیک LS
- نوع محصول: کلید اتوماتیک کمپکت (MCCB)
- سریها:
- Metasol: ABN, ABS, ABH (فیکس و قابل تنظیم حرارتی)
- Susol: TE, TD, TS, UTE, UTS (قابل تنظیم حرارتی-مغناطیسی و الکترونیکی)
- رنج جریانی: 16 تا 1600 آمپر (فریمهای 100, 250, 400, 800, 1600AF)
- ولتاژ کاری: 380/415 ولت AC (تا 690 ولت در مدلهای خاص)
- ظرفیت قطع (ICU):
- Metasol: تا 65 کیلوآمپر
- Susol: تا 150 کیلوآمپر
- فرکانس کاری: 50/60 هرتز
- عمر مکانیکی: 12000 تا 25000 سیکل (بسته به مدل)
- عمر الکتریکی: 1000 تا 2500 سیکل تحت بار نامی
- تجهیزات جانبی:
- رله شنت (SHT): برای قطع از راه دور
- رله آندروولتاژ (UVT): حفاظت در برابر افت ولتاژ
- کنتاکت کمکی (AUX): نمایش وضعیت کلید
- کنتاکت خطا (TRIP): اعلام خطا
- موتور عملکرد: برای اتوماسیون قطع و وصل
- دسته گردان (E-handle): کنترل دستی
- پوشش محیطی: IP20 (مناسب برای نصب در تابلوهای برق)
- دمای کاری: -25°C تا +70°C (قابلیت کار در دماهای خاص با تجهیزات جانبی)
- تست و بازرسی:
- تست دیالکتریک: 2500 ولت برای 1 دقیقه
- تست اضافهبار: 1.5 برابر جریان نامی
- تست اتصال کوتاه: مطابق با استاندارد IEC 60947-2
- ابعاد:
- فریم 100AF: عرض 75mm، ارتفاع 130mm، عمق 60mm
- فریم 800AF: عرض 210mm، ارتفاع 275mm، عمق 103mm
💲 لیست قیمت کلید اتوماتیک LS سری Metasol (فیکس، 3 پل)
| مدل | جریان نامی (آمپر) | ظرفیت قطع (kA) | قیمت واحد (تومان) |
|---|---|---|---|
| ABN103c/40 | 40 | 22 | 1,800,000 |
| ABN103c/60 | 60 | 22 | 1,950,000 |
| ABN203c/100 | 100 | 37 | 2,500,000 |
| ABS403b/400 | 400 | 50 | 6,800,000 |
| ABS803b/800 | 800 | 65 | 12,500,000 |
📊 لیست قیمت کلید اتوماتیک LS سری Susol (قابل تنظیم، 3 پل)
| مدل | جریان نامی (آمپر) | ظرفیت قطع (kA) | قیمت واحد (تومان) |
|---|---|---|---|
| TD100N-FMU-50-3 | 50 | 50 | 3,200,000 |
| TD100N-FMU-80-3 | 80 | 50 | 3,500,000 |
| TS250N-ATU-200-3 | 200 | 65 | 5,800,000 |
| TS400N-ATU-400-3 | 400 | 85 | 9,200,000 |
| TS630N-ATU-630-3 | 630 | 100 | 14,500,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای کلیدهای با رنجهای خاص یا تجهیزات جانبی سفارشی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای کلید اتوماتیک LS
- صنایع نفت و گاز: حفاظت از تابلوهای توزیع برق، پمپها، و کمپرسورها در پالایشگاهها و سکوهای نفتی
- صنایع تولیدی: کنترل و حفاظت موتورهای الکتریکی، ماشینآلات CNC، و خطوط تولید
- تأسیسات ساختمانی: حفاظت از سیستمهای روشنایی، آسانسورها، و سیستمهای HVAC
- صنایع پتروشیمی: مدیریت ایمن مدارهای الکتریکی در محیطهای با ریسک بالا
- صنایع آب و فاضلاب: حفاظت پمپهای آب و سیستمهای تصفیه
- مراکز داده: تأمین برق پایدار و حفاظت از سرورها و تجهیزات حساس
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- طراحی و قالبگیری: استفاده از پلاستیک تزریقی مقاوم برای بدنه و قطعات عایق
- مونتاژ رلهها: نصب رلههای حرارتی و مغناطیسی با دقت بالا برای حفاظت دقیق
- تست اولیه:
- تست دیالکتریک برای اطمینان از عایقبندی
- تست عملکرد رلهها در شرایط اضافهبار و اتصال کوتاه
- کالیبراسیون: تنظیم دقیق رلههای قابل تنظیم برای محدودههای جریانی مختلف
- پوششدهی: اعمال پوششهای مقاوم در برابر خوردگی و شرایط محیطی
کنترل کیفیت
- تستهای غیرمخرب:
- تست دیالکتریک: 2500 ولت برای 1 دقیقه
- تست مقاومت عایقی: مطابق با استاندارد IEC 60947-2
- تستهای مخرب:
- تست اضافهبار: 1.5 برابر جریان نامی
- تست اتصال کوتاه: تا 150 کیلوآمپر
- تست محیطی: بررسی عملکرد در دماهای -25°C تا +70°C و رطوبت تا 95%
- گواهینامهها: دریافت تأییدیههای CE، IEC، و UL
⚙️ نکات نصب و بهرهبرداری
- نصب:
- نصب در تابلوهای برق با استاندارد IP20
- استفاده از ریل DIN یا پیچ برای ثابتسازی
- تنظیمات:
- در مدلهای قابل تنظیم، جریان حرارتی (Ir) را بین 0.6 تا 1 برابر جریان نامی تنظیم کنید.
- تنظیم رله مغناطیسی برای حفاظت در برابر اتصال کوتاه
- اتصالات جانبی:
- نصب رله شنت برای قطع از راه دور
- استفاده از کنتاکت کمکی برای مانیتورینگ در اتاق کنترل
- نگهداری:
- بازرسی دورهای برای بررسی وضعیت کنتاکتها
- تمیزکاری برای جلوگیری از تجمع گردوغبار
📊 مقایسه با روشهای جایگزین
| پارامتر | کلید اتوماتیک LS | فیوز | کلید مینیاتوری |
|---|---|---|---|
| رنج جریانی | 16-1600 آمپر | تا 1000 آمپر | تا 63 آمپر |
| ظرفیت قطع | تا 150 کیلوآمپر | تا 100 کیلوآمپر | تا 10 کیلوآمپر |
| عمر مکانیکی | 12000-25000 سیکل | یکبار مصرف | 10000 سیکل |
| قابلیت تنظیم | دارد (در مدلهای قابل تنظیم) | ندارد | ندارد |
| زمان پاسخ | 0.02 ثانیه | 0.1 ثانیه | 0.05 ثانیه |
❓ سوالات متداول
- تفاوت کلیدهای فیکس و قابل تنظیم چیست؟ کلیدهای فیکس جریان ثابتی دارند و غیرقابل تنظیم هستند، اما کلیدهای قابل تنظیم امکان تنظیم جریان حرارتی (0.6 تا 1 برابر جریان نامی) را فراهم میکنند.
- کلیدهای LS برای چه کاربردهایی مناسب هستند؟ این کلیدها برای حفاظت موتورها، تابلوهای برق، و تأسیسات صنعتی و ساختمانی در برابر اضافهبار و اتصال کوتاه مناسب هستند.
- آیا کلیدهای LS در محیطهای مرطوب قابل استفادهاند؟ بله، با نصب در تابلوهای برق با استاندارد IP20 و استفاده از پوششهای محافظ، قابل استفادهاند.
- عمر مفید کلیدهای LS چقدر است؟ بسته به مدل، عمر مکانیکی تا 25000 سیکل و عمر الکتریکی تا 2500 سیکل است.
- آیا تجهیزات جانبی مانند رله شنت همراه کلید ارائه میشود؟ تجهیزات جانبی بهصورت جداگانه قابل سفارش هستند.
- چگونه میتوان کلید مناسب را انتخاب کرد؟ انتخاب کلید به جریان نامی، ظرفیت قطع، و نوع کاربرد بستگی دارد. برای مشاوره فنی با تیم مهر تجهیز جهان آفرین تماس بگیرید.
