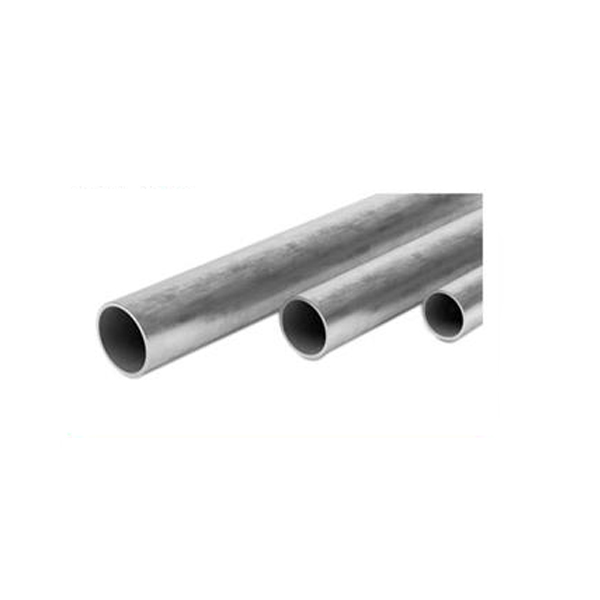

🔩 لوله درزدار تست گاز صنعتی | راهحل ایمن برای انتقال گازهای صنعتی و طبیعی
شرکت مهر تجهیز جهان آفرین، یکی از پیشگامان تأمین تجهیزات صنعتی در ایران، مجموعهای گسترده از لولههای درزدار تست گاز (Gas Test Welded Pipe) شامل انواع ERW (جوش مقاومت الکتریکی) و LSAW (جوش قوسی طولی) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر API 5L، ASTM A53، EN 10208، DIN 2470 و ISO 3183 ارائه میدهد. این لولهها برای انتقال گازهای طبیعی، گازهای صنعتی و سیالات گازی در سیستمهای لولهکشی با سایزهای متنوع (½” تا 60″) طراحی شدهاند و به دلیل استحکام بالا، ایمنی در تستهای فشار گاز و مقاومت در برابر نشتی، گزینهای ایدهآل برای صنایع نفت و گاز، پتروشیمی، توزیع گاز شهری و تأسیسات صنعتی هستند.
لولههای درزدار تست گاز از ورقها یا کویلهای فولادی با فرآیند جوشکاری دقیق تولید میشوند و تحت تستهای هیدرواستاتیک یا پنوماتیک (تا 1.5 برابر فشار کاری) قرار میگیرند تا از عدم نشتی و ایمنی در انتقال گاز اطمینان حاصل شود. این لولهها با گریدهای متنوع (مانند API 5L Gr.B، X52، A53 Gr.B) و پوششهای محافظ مانند اپوکسی (FBE)، پلیاتیلن سهلایه (3LPE) یا گالوانیزه عرضه میشوند. فرآیند جوشکاری پیشرفته و کنترل کیفیت دقیق، عملکرد قابل اعتماد این لولهها را در فشارهای بالا (تا 250 بار) و شرایط محیطی سخت تضمین میکند. عمر مفید این لولهها با نگهداری مناسب به 20-30 سال میرسد.
🌟 ویژگیهای کلیدی لوله درزدار تست گاز
- انواع لوله: ERW (جوش مقاومت الکتریکی)، LSAW (جوش قوسی طولی)
- جنس مواد: کربن استیل (API 5L Gr.B, X52, ASTM A53 Gr.B, EN 10208 L245), استیل ضد زنگ (A312 TP304, TP316L برای گازهای خاص)
- استاندارد تولید: API 5L, ASTM A53, EN 10208, DIN 2470, ISO 3183, BS 3601
- سایزهای موجود: ½” تا 60″ (DN15 تا DN1500)
- فشار کاری: کلاس 150 تا 1500 (PN10 تا PN250)
- اتصالات: جوشی لب به لب (Butt Weld), رزوهای (NPT, BSP), فلنجی
- دمای کاری: -20°C تا +450°C (بسته به گرید)
- کاربرد سیال: گاز طبیعی، گازهای صنعتی (نیتروژن، اکسیژن)، گاز مایع (LPG)
- مزایا: ایمنی بالا در تستهای گاز، مقاومت در برابر فشار و خوردگی، هزینه اقتصادی، تنوع سایز و پوشش، مناسب برای خطوط طولانی
🔍 مشخصات فنی لوله درزدار تست گاز
- نوع محصول: لوله درزدار تست گاز (ERW, LSAW)
- سایز: ½” تا 60″ (DN15 تا DN1500)
- فشار کاری: تا 250 بار (کلاس 1500)
- جنس مواد:
- کربن استیل: API 5L Gr.B, X52, ASTM A53 Gr.B, EN 10208 L245
- استیل ضد زنگ: ASTM A312 TP304, TP316L
- ترکیب شیمیایی (API 5L Gr.B): کربن (0.26% max), منگنز (1.2% max), فسفر (0.03% max)
- استاندارد طراحی: API 5L, ASTM A53, EN 10208, DIN 2470, ISO 3183, BS 3601
- تلرانس ابعادی:
- قطر خارجی: ±0.5% (ERW), ±1% (LSAW)
- ضخامت دیواره: ±10%
- طول: ±10mm (برای طولهای استاندارد 6 یا 12 متر)
- پرداخت سطح: رنگ مشکی (Black Painting), گالوانیزه گرم (40-70 میکرومتر), پوشش اپوکسی (FBE, 100-300 میکرومتر), پوشش پلیاتیلن سهلایه (3LPE)
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT), اولتراسونیک (UT), تست نفوذ مایع (PT), تست مغناطیسی (MT)
- تست مخرب: تست کشش (ASTM A370), تست خمش, تست ضربه (Charpy V-Notch)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری (تا 375 بار)
- تست پنوماتیک: با گاز بیاثر (نیتروژن یا هلیوم) برای اطمینان از عدم نشتی
- تست جوش: بررسی کیفیت درز جوش با استاندارد EN 1011
- دمای کاری: -20°C تا +450°C
- ضخامت دیواره: Sch 40, Sch 80, 2 mm تا 25 mm (بسته به نوع لوله)
💲 لیست قیمت لوله درزدار تست گاز ERW (API 5L Gr.B)
| سایز (اینچ) | ضخامت (Sch) | وزن (kg/m) | قیمت واحد (تومان/متر) |
|---|---|---|---|
| ½” | Sch 40 | 1.27 | 130,000 |
| 1″ | Sch 40 | 2.50 | 220,000 |
| 2″ | Sch 40 | 5.44 | 480,000 |
| 4″ | Sch 40 | 11.35 | 1,100,000 |
| 6″ | Sch 40 | 18.97 | 2,000,000 |
📊 لیست قیمت لوله درزدار تست گاز LSAW (API 5L X52)
| سایز (اینچ) | ضخامت (mm) | وزن (kg/m) | قیمت واحد (تومان/متر) |
|---|---|---|---|
| 12″ | 8.0 | 45.60 | 3,800,000 |
| 16″ | 8.0 | 60.80 | 5,200,000 |
| 20″ | 10.0 | 94.50 | 7,800,000 |
| 24″ | 10.0 | 113.40 | 9,200,000 |
| 36″ | 12.0 | 204.00 | 16,000,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه (تا 15%) اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای لولههای تست گاز با گریدهای خاص (مانند X70)، پوششهای سفارشی (مانند 3LPE) یا سایزهای خاص، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای لوله درزدار تست گاز
- صنایع نفت و گاز: خطوط انتقال گاز طبیعی، گاز مایع (LPG) و گازهای پالایشگاهی
- توزیع گاز شهری: شبکههای توزیع گاز خانگی و تجاری
- صنایع پتروشیمی: انتقال گازهای صنعتی مانند نیتروژن، اکسیژن و هیدروژن
- تأسیسات صنعتی: خطوط گاز فشرده برای فرآیندهای تولیدی
- صنایع انرژی: خطوط انتقال گاز به نیروگاهها و تأسیسات تولید انرژی
- صنایع دریایی: خطوط لولهکشی گاز در سکوهای فراساحلی با پوشش مقاوم
- تست فشار: استفاده در تستهای پنوماتیک برای سیستمهای گاز
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از کویلها یا ورقهای فولادی با کیفیت بالا مطابق API 5L، ASTM A53 و EN 10208
- تولید لوله ERW:
- رولفرمینگ کویلهای فولادی به شکل لوله
- جوشکاری مقاومت الکتریکی (ERW) با فرکانس بالا
- پولیش درز جوش برای حذف عیوب
- تولید لوله LSAW:
- شکلدهی ورقهای فولادی به شکل لوله با پرس هیدرولیک
- جوشکاری قوسی طولی (Submerged Arc Welding) در دو طرف
- گسترش لوله (Expansion) برای دستیابی به ابعاد دقیق
- پرداخت سطح:
- رنگآمیزی مشکی برای محافظت اولیه
- گالوانیزه گرم (40-70 میکرومتر) برای مقاومت در برابر خوردگی
- پوشش اپوکسی (FBE) یا پلیاتیلن سهلایه (3LPE) برای خطوط زیرزمینی
- برش و آمادهسازی: برش به طولهای استاندارد (6 یا 12 متر) یا سفارشی با دستگاههای لیزر
- بستهبندی: بستهبندی با نوارهای فلزی و پوشش پلاستیکی برای محافظت در حمل
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت درز جوش
- تست اولتراسونیک (UT) برای تشخیص عیوب داخلی
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست مغناطیسی (MT) برای مواد فرومغناطیس
- تستهای مخرب:
- تست کشش (ASTM A370) برای بررسی استحکام کششی و تسلیم
- تست خمش برای ارزیابی انعطافپذیری درز جوش
- تست ضربه (Charpy V-Notch) برای دماهای پایین
- تست هیدرواستاتیک: انجام تست با فشار 1.5 برابر فشار کاری (تا 375 بار) برای اطمینان از آببندی
- تست پنوماتیک: تست با گاز بیاثر (نیتروژن یا هلیوم) تا فشار 1.2 برابر فشار کاری برای بررسی نشتی
- بازرسی ابعادی: بررسی دقیق قطر، ضخامت دیواره و طول با ابزارهای کالیبرهشده
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی:
- تمیز کردن سطح لوله برای جلوگیری از نقص در جوشکاری
- بررسی پوشش سطح (FBE, 3LPE) برای اطمینان از عدم آسیب
- اطمینان از خشک بودن داخل لوله برای جلوگیری از واکنش با گاز
- اتصال:
- جوشکاری: استفاده از جوشکاری SMAW (الکترود E7018) یا GMAW برای کیفیت بالا
- رزوهکاری: استفاده از رزوههای NPT یا BSP با مواد آببندی گازی (PTFE یا خمیر مخصوص)
- فلنج: استفاده از فلنجهای مطابق ASME B16.5 با واشرهای گازی
- بازرسی پس از نصب:
- تست پنوماتیک با گاز بیاثر (نیتروژن) تا 1.2 برابر فشار کاری
- تست نشتیابی با محلول صابون یا دستگاههای نشتیاب گازی
- بازرسی رادیوگرافی برای بررسی کیفیت جوش
- نگهداری:
- بررسی دورهای پوششها برای جلوگیری از خوردگی
- نظارت بر فشار و دمای خط برای جلوگیری از تنشهای اضافی
- تمیزکاری داخلی برای حذف رطوبت یا ناخالصیها
- نکات ایمنی:
- استفاده از تجهیزات حفاظت فردی (PPE) مانند ماسک، عینک و دستکش هنگام نصب
- اطمینان از تهویه مناسب هنگام تست با گاز
- رعایت استانداردهای ایمنی گاز (مانند NFPA 56)
📊 مقایسه با روشهای جایگزین
| پارامتر | لوله درزدار تست گاز | لوله بدون درز | لوله پلیاتیلن |
|---|---|---|---|
| هزینه | متوسط | بالا | پایین |
| عمر مفید | 20-30 سال | 30+ سال | 15-25 سال |
| مقاومت در برابر فشار | متوسط-بالا | بسیار بالا | پایین-متوسط |
| مقاومت در برابر خوردگی | متوسط (با پوشش) | متوسط (با پوشش) | بسیار بالا |
| مناسب برای سایزهای بزرگ | بله | خیر | بله |
❓ سوالات متداول
- چرا لولههای درزدار برای تست گاز مناسب هستند؟
لولههای درزدار با جوشکاری دقیق و تستهای هیدرواستاتیک/پنوماتیک، ایمنی بالایی برای انتقال گاز فراهم میکنند و هزینه اقتصادیتری نسبت به لولههای بدون درز دارند. - آیا لوله درزدار برای گازهای خورنده مناسب است؟
برای گازهای خورنده ملایم، لولههای با پوشش اپوکسی یا 3LPE مناسب هستند. برای گازهای بسیار خورنده، استیل ضد زنگ توصیه میشود. - چه استانداردهایی برای لوله تست گاز استفاده میشود؟
استانداردهای اصلی شامل API 5L، ASTM A53، EN 10208، DIN 2470 و ISO 3183 هستند. - تست پنوماتیک چگونه انجام میشود؟
لولهها با گاز بیاثر (مانند نیتروژن) پر شده و تا 1.2 برابر فشار کاری تحت فشار قرار میگیرند، سپس با محلول صابون یا دستگاه نشتیابی بررسی میشوند. - چگونه میتوان لوله تست گاز با گرید یا پوشش خاص سفارش داد؟
برای لولههای با گرید خاص (مانند X70)، پوشش سفارشی یا طول خاص، با تیم فروش تماس بگیرید تا محصول بر اساس نیاز شما تأمین شود.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش لوله درزدار تست گاز، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن و استاندارد
- ارائه گارانتی کیفیت 24 ماهه برای مصارف عمومی
- مشاوره فنی رایگان برای انتخاب لوله مناسب با پروژه شما
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند API 5L)
- امکان تأمین لولههای سفارشی با گرید، پوشش یا طول خاص
- ارائه خدمات بازرسی و پشتیبانی فنی در محل برای پروژههای بزرگ
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با سالها تجربه در تأمین تجهیزات صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای انتقال گاز و صنعتی است. ما متعهد به ارائه محصولات با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی با گواهینامههای ISO 9001 و API
- تیم فنی متخصص برای پشتیبانی پروژههای خطوط گاز و پتروشیمی
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی لولههای تست گاز با گرید یا مشخصات خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات مشاوره مهندسی
- تعهد به تحویل بهموقع و پشتیبانی پس از فروش
🛠️ لوله درزدار تست گاز با ایمنی بالا و استحکام مناسب، راهحلی مطمئن برای خطوط انتقال گاز شما. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
