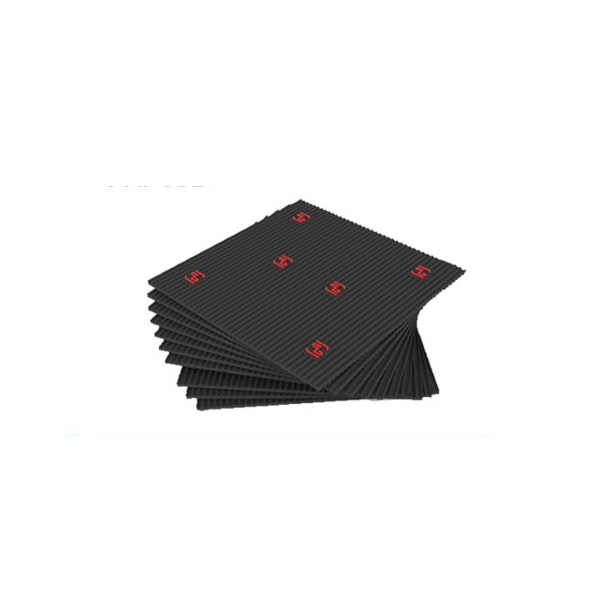

🔩 لرزه گیر مسطح ارتعاشات صنعتی ایران | راهحل کارآمد برای مهار ارتعاشات در سیستمهای صنعتی
شرکت مهر تجهیز جهان آفرین، بهعنوان نماینده رسمی ارتعاشات صنعتی ایران، لرزه گیر مسطح این برند را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر FPA (Fluid Power Association)، ASME B16.9، DIN EN 13461، و EJMA ارائه میدهد. لرزه گیرهای مسطح (Flat Vibration Isolators) برای جذب ارتعاشات و کاهش انتقال لرزشهای ناشی از تجهیزات دوار (مانند پمپها، کمپرسورها، توربینها، و فنها) به خطوط لوله، داکتها، یا سازههای صنعتی طراحی شدهاند. این محصولات به دلیل طراحی ساده، وزن کم، و نصب آسان، گزینهای ایدهآل برای کاربردهای صنعتی نظیر تأسیسات ساختمانی، صنایع سبک، سیستمهای تهویه مطبوع (HVAC)، و موتورخانهها هستند. لرزه گیرهای مسطح ارتعاشات صنعتی ایران با کاهش ارتعاشات تا 85% و تحمل فشارهای عملیاتی تا 10 بار، به افزایش طول عمر سیستمهای پایپینگ و کاهش سر و صدا کمک میکنند.
🌟 ویژگیهای کلیدی لرزه گیر مسطح ارتعاشات صنعتی ایران
- نوع طراحی: مسطح (پد لاستیکی یا کامپوزیتی)، تکلایه یا چندلایه
- جنس مواد:
- هسته: لاستیکهای EPDM، NBR، NR (لاستیک طبیعی)، یا کامپوزیتهای پلیمری
- تقویتکننده: لایههای پارچهای پلیاستر یا نایلون (در مدلهای چندلایه)
- پوشش سطحی: مقاوم در برابر سایش، روغن، و شرایط جوی
- استاندارد تولید: FPA، ASME B16.9، DIN EN 13461، ISO 9001، ISO 14001
- ابعاد موجود: استاندارد (50x50mm تا 300x300mm); سفارشی بر اساس نیاز پروژه
- فشار کاری: تا 10 بار (سفارشی تا 16 بار)
- دمای کاری: -30°C تا +100°C (بسته به نوع متریال)
- کاربردها: زیر پایههای تجهیزات دوار، خطوط لوله، داکتهای هوا، و سازههای صنعتی
- مزایا:
- کاهش ارتعاشات تا 85%
- وزن سبک و نصب آسان
- مقاومت در برابر فرسودگی و تنشهای مکانیکی
- قابلیت تحمل سیکلهای مداوم لرزش
- عدم نیاز به نگهداری پیچیده
- عمر مفید 8-12 سال
🔍 مشخصات فنی لرزه گیر مسطح
- نوع محصول: لرزه گیر مسطح (پد ارتعاشی)
- ابعاد: 50x50mm تا 300x300mm; سفارشی تا 500x500mm
- ضخامت: 10mm تا 50mm (تکلایه یا چندلایه)
- جنس مواد:
- لاستیک: EPDM (آب و فاضلاب)، NBR (نفت و مشتقات)، NR (کاربردهای عمومی)
- تقویتکننده: پارچه پلیاستر یا نایلون (در مدلهای چندلایه)
- استاندارد طراحی: FPA، ASME B16.9، DIN EN 13461
- تلرانس ابعادی:
- طول و عرض: ±2.0mm
- ضخامت: ±5%
- سختی (Shore A): 50-70 (بسته به کاربرد)
- تست و بازرسی:
- تست غیرمخرب: تست سختیسنجی، تست بصری
- تست مخرب: تست کشش (ASTM D412)، تست فشردگی (ASTM D395)
- تست عملکرد: تست جذب ارتعاش در فرکانسهای 10-100 Hz
- ظرفیت باربری: تا 5000 کیلوگرم بر متر مربع (بسته به مدل)
- نرخ جذب ارتعاش: تا 85% در فرکانسهای استاندارد
💲 لیست قیمت لرزه گیر مسطح (مارک زرد، دمای تا 60°C)
| ابعاد (mm) | جنس لاستیک | ضخامت (mm) | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 100×100 | EPDM | 20 | 0.3 | 250,000 |
| 150×150 | NBR | 25 | 0.7 | 450,000 |
| 200×200 | EPDM | 30 | 1.2 | 700,000 |
| 300×300 | NR | 40 | 2.5 | 1,200,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه (تا 20%) اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای لرزه گیرهای سفارشی با متریال خاص یا ابعاد غیراستاندارد، لطفاً استعلام کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای لرزه گیر مسطح
- تأسیسات ساختمانی: زیر پایههای پمپها، چیلرها، و هواسازها در سیستمهای HVAC
- موتورخانهها: کاهش ارتعاشات تجهیزات دوار مانند کمپرسورها
- صنایع سبک: زیر پایههای ماشینآلات صنعتی و خطوط تولید
- صنایع کشاورزی: زیر پایههای پمپهای آبیاری
- کاربردهای عمومی: کاهش سر و صدا و ارتعاشات در سیستمهای مکانیکی
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: لاستیکهای با کیفیت بالا (EPDM، NBR، NR) از تأمینکنندگان معتبر
- فرمدهی:
- پخت لاستیک با سیستم اتوکلاو برای استحکام و انعطافپذیری
- اضافه کردن لایههای پارچهای (در مدلهای چندلایه) برای افزایش مقاومت
- برش دقیق به ابعاد مورد نظر با دستگاههای CNC
- پرداخت نهایی:
- ایجاد سطح صاف با زبری Ra ≤ 1.6μm
- پوششدهی مقاوم در برابر سایش و روغن (در صورت نیاز)
کنترل کیفیت
- تستهای غیرمخرب:
- تست سختیسنجی (Shore A)
- تست بصری برای بررسی یکنواختی سطح
- تستهای مخرب:
- تست کشش (ASTM D412) برای ارزیابی استحکام
- تست فشردگی (ASTM D395) برای بررسی تغییر شکل دائمی
- تستهای عملکردی:
- تست جذب ارتعاش در فرکانسهای 10-100 Hz
- تست عمر خستگی تا 10,000 سیکل
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی: اطمینان از تمیز و صاف بودن سطح نصب
- نصب:
- قرار دادن لرزه گیر مسطح زیر پایههای تجهیزات بدون نیاز به پیچ یا چسب (در مدلهای ساده)
- استفاده از چسب صنعتی یا پیچهای نگهدارنده برای مدلهای سنگین
- توزیع یکنواخت بار روی سطح لرزه گیر
- بازرسی پس از نصب:
- بررسی تراز بودن تجهیزات
- تست عملکرد ارتعاشی در شرایط عملیاتی
- نگهداری:
- بررسی دورهای (هر 6 ماه) برای فرسودگی یا ترک
- تمیزکاری با محلولهای غیرخورنده
- تعویض در صورت کاهش خاصیت ارتجاعی
📊 مقایسه با روشهای جایگزین
| پارامتر | لرزه گیر مسطح | لرزه گیر لاستیکی فلنجدار | لرزه گیر فنری |
|---|---|---|---|
| کاهش ارتعاش | تا 85% | تا 90% | تا 95% |
| جابجایی محوری | محدود | تا 50 میلیمتر | تا 100 میلیمتر |
| دمای کاری | تا +100°C | تا +120°C | تا +200°C |
| نصب | بسیار آسان | متوسط | پیچیده |
| عمر مفید | 8-12 سال | 8-12 سال | 15-20 سال |
❓ سوالات متداول (FAQ)
- لرزه گیر مسطح برای چه کاربردهایی مناسب است؟
این لرزه گیر برای کاهش ارتعاشات زیر پایههای تجهیزات دوار مانند پمپها، چیلرها، و ماشینآلات سبک مناسب است. - تفاوت لرزه گیر مسطح با فلنجدار چیست؟
لرزه گیر مسطح برای نصب زیر پایههای تجهیزات استفاده میشود و جابجایی محوری محدودی دارد، در حالی که مدلهای فلنجدار برای خطوط لوله و جابجاییهای بیشتر طراحی شدهاند. - آیا این لرزه گیر برای محیطهای خورنده مناسب است؟
با استفاده از لاستیک NBR یا EPDM، در برابر شرایط ملایم خورنده مقاوم است، اما برای محیطهای شدید، متریالهای خاص توصیه میشود. - چگونه لرزه گیر سفارشی سفارش دهیم؟
برای سفارش با ابعاد یا متریال خاص، با تیم فروش تماس بگیرید یا فرم سفارش آنلاین را تکمیل کنید. - مدت زمان تحویل چقدر است؟
برای مدلهای استاندارد 3-5 روز کاری و برای سفارشات سفارشی 1-2 هفته.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش لرزه گیر مسطح ارتعاشات صنعتی ایران، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: https://mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن
- گارانتی کیفیت 2 ساله برای مصارف استاندارد
- مشاوره فنی رایگان برای انتخاب متریال و طراحی
- تضمین اصالت کالا با گواهینامههای استاندارد (ISO 9001، ISO 14001)
- امکان تولید سفارشی با نرمافزارهای CAESAR II و ANSYS
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با بیش از 15 سال تجربه و همکاری با ارتعاشات صنعتی ایران، شریک قابل اعتماد شما در پروژههای صنعتی است.
- تأمین مستقیم از کارخانه با استانداردهای ISO 9001 و ISO 14001
- تیم فنی متخصص برای پشتیبانی پروژهها
- انبار مجهز در تهران برای تأمین فوری
- تولید سفارشی با نرمافزارهای CAESAR II و ANSYS
- تحویل بهموقع و خدمات پس از فروش 24/7
🛠️ لرزه گیر مسطح ارتعاشات صنعتی ایران با طراحی ساده و کارآمد، راهحلی اقتصادی برای کاهش ارتعاشات تجهیزات صنعتی. برای اطلاعات بیشتر، با ما تماس بگیرید.
