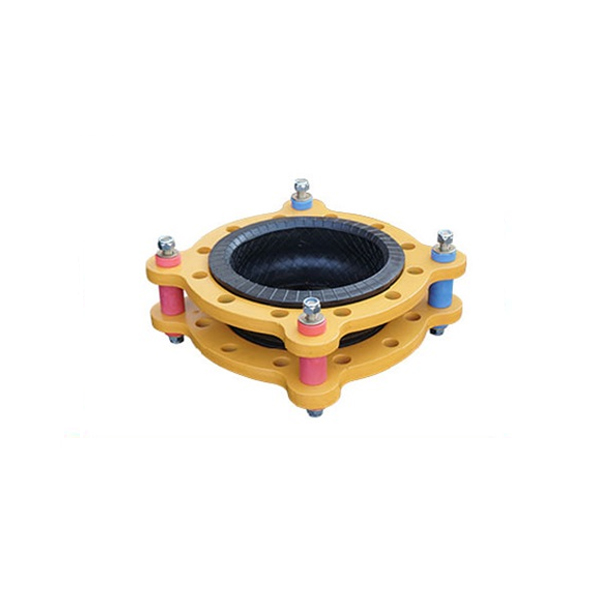

🔩 لرزه گیر لاستیکی طرح قدیم ارتعاشات صنعتی ایران | راهحل کلاسیک و کارآمد برای مهار ارتعاشات خطوط لوله
شرکت مهر تجهیز جهان آفرین، بهعنوان نماینده رسمی ارتعاشات صنعتی ایران، لرزه گیرهای لاستیکی طرح قدیم را با کیفیت بالا و مطابق با استانداردهای بینالمللی نظیر EJMA 10، ASME B16.9، DIN EN 13480، و ASTM A403 ارائه میدهد. این لرزه گیرها، که بر اساس طراحی سنتی و آزمایششدهی ارتعاشات صنعتی ایران تولید میشوند، برای جذب ارتعاشات ناشی از تجهیزات دوار (مانند پمپها، کمپرسورها، و فنها)، حذف ضربات قوچ، جبران انبساط و انقباض حرارتی، و کاهش تنشهای مکانیکی در سیستمهای لولهکشی طراحی شدهاند. لرزه گیر لاستیکی طرح قدیم با ساختار ساده، وزن سبک، و انعطافپذیری بالا، گزینهای اقتصادی و قابل اعتماد برای کاربردهای صنعتی و تأسیساتی نظیر آب و فاضلاب، تأسیسات ساختمانی، سیستمهای تهویه مطبوع (HVAC)، و صنایع سبک است. این محصول با کاهش ارتعاشات تا 90%، جبران جابجایی محوری تا 40 میلیمتر، و تحمل فشار تا 16 بار، همچنان یکی از محبوبترین انتخابها در پروژههای صنعتی با بودجه محدود است.
🌟 ویژگیهای کلیدی لرزه گیر لاستیکی طرح قدیم
- انواع طراحی: فلنجدار مهاردار، بدون مهار، بلادری
- جنس مواد:
- هسته لاستیکی: NR (لاستیک طبیعی)، NBR (نیتریل)، EPDM (اتیلن پروپیلن)
- فلنجها: کربن استیل (A234 WPB)، گالوانیزه گرم
- تقویتکننده: لایههای پارچهای پلیاستر یا کتان
- استاندارد تولید: EJMA 10، ASME B16.9، DIN EN 13480، ASTM A403، ISO 9001
- سایزهای موجود: 1¼” تا 12″ (DN32 تا DN300)؛ سایزهای سفارشی تا DN600
- فشار کاری: PN10، PN16 (کلاس 150)؛ سفارشی تا 25 بار
- اتصالات: فلنجدار (ASME B16.5، DIN EN 1092-1)، دندهای (NPT، BSP)
- دمای کاری: -30°C تا +120°C (بسته به نوع لاستیک)
- کاربرد سیال: آب، فاضلاب، سیالات غیرخورنده، گاز، بخار با دمای پایین
- مزایا: کاهش ارتعاشات تا 90%، حذف ضربات قوچ، وزن سبک (تا 60% سبکتر از آکاردئونی)، نصب سریع، قیمت اقتصادی، عمر مفید 8-12 سال
🔍 مشخصات فنی لرزه گیر لاستیکی طرح قدیم
- نوع محصول: لرزه گیر لاستیکی طرح قدیم (فلنجدار مهاردار، بدون مهار، بلادری)
- سایز: 1¼” تا 12″ (DN32 تا DN300)؛ سفارشی تا DN600
- فشار کاری: تا 16 بار (PN16)؛ سفارشی تا 25 بار
- جنس مواد:
- هسته لاستیکی: NR (لاستیک طبیعی برای سیالات عمومی)، NBR (نفت و مشتقات)، EPDM (آب و فاضلاب)
- فلنجها: کربن استیل (A234 WPB) با پوشش گالوانیزه گرم
- تقویتکننده: لایههای پارچهای پلیاستر یا کتان
- استاندارد طراحی: EJMA 10، ASME B16.9، DIN EN 13480، ASTM A403
- تلرانس ابعادی:
- قطر خارجی فلنج: ±1.5mm
- ضخامت لاستیک: ±10%
- طول پشت تا پشت فلنج: ±2.0mm
- پرداخت سطح:
- فلنجها: گالوانیزه گرم (ضخامت پوشش 50-70 میکرون)، سندبلاست (SA 2.5)
- هسته لاستیکی: سطح صاف با زبری Ra ≤ 1.6μm
- تست و بازرسی:
- تست غیرمخرب: تست نفوذ مایع (PT) برای فلنجها
- تست مخرب: تست کشش (ASTM D412)، تست فشار (ASTM D3786)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- تست پنوماتیک: برای سیالات گازی تا 1.2 برابر فشار کاری
- دمای کاری: -30°C تا +120°C
- نرخ انعطافپذیری: جابجایی محوری تا 40 میلیمتر، جابجایی جانبی تا 25 میلیمتر، جابجایی زاویهای تا 12 درجه
💲 لیست قیمت لرزه گیر لاستیکی طرح قدیم مارک آبی (PN16)
| سایز (اینچ) | نوع | جنس لاستیک | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 1¼” | فلنجدار مهاردار | EPDM | 1.8 | 1,200,000 |
| 2″ | فلنجدار بدون مهار | NBR | 2.9 | 1,800,000 |
| 4″ | بلادری | EPDM | 5.5 | 3,800,000 |
| 6″ | فلنجدار مهاردار | NBR | 8.5 | 5,800,000 |
| 12″ | بلادری | EPDM | 15.0 | 10,000,000 |
📊 لیست قیمت لرزه گیر لاستیکی طرح قدیم مارک زرد (PN10)
| سایز (اینچ) | نوع | جنس لاستیک | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 1¼” | فلنجدار بدون مهار | EPDM | 1.7 | 1,000,000 |
| 2″ | فلنجدار مهاردار | NBR | 2.7 | 1,600,000 |
| 4″ | بلادری | EPDM | 5.2 | 3,500,000 |
| 6″ | فلنجدار مهاردار | EPDM | 8.0 | 5,400,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه (تا 20%) اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای لرزه گیرهای سفارشی با متریال خاص یا سایزهای غیراستاندارد، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای لرزه گیر لاستیکی طرح قدیم
- صنایع آب و فاضلاب: سیستمهای پمپاژ، تصفیهخانهها، خطوط انتقال آب و فاضلاب
- تأسیسات ساختمانی: سیستمهای گرمایش و سرمایش (HVAC)، خطوط آب گرم و سرد، سیستمهای آتشنشانی
- موتورخانهها: اتصال به پمپها و کمپرسورها برای مهار ارتعاشات
- صنایع سبک صنعتی: خطوط لولهکشی با سیالات غیرخورنده
- صنایع کشاورزی: سیستمهای آبیاری تحت فشار
- صنایع تهویه مطبوع: سیستمهای چیلر و هواساز برای کاهش ارتعاشات و سر و صدا
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از لاستیکهای با کیفیت بالا (NR، NBR، EPDM) از تأمینکنندگان معتبر
- ساخت هسته لاستیکی:
- پخت لاستیک با سیستم اتوکلاو برای استحکام و انعطافپذیری
- تقویت با لایههای پارچهای پلیاستر یا کتان برای افزایش مقاومت
- فرمدهی با قالبهای سنتی برای حفظ طراحی کلاسیک
- تولید فلنجها:
- برش دقیق با دستگاههای CNC
- پوشش گالوانیزه گرم (50-70 میکرون) برای مقاومت در برابر خوردگی
- سوراخکاری مطابق استاندارد ASME B16.5 یا DIN EN 1092-1
- مونتاژ:
- اتصال هسته لاستیکی به فلنجها با استفاده از Bidwire برای آببندی کامل
- نصب میلههای مهار (در مدلهای مهاردار) برای کنترل جابجایی
- پرداخت نهایی:
- سندبلاست فلنجها با استاندارد SA 2.5
- تمیزکاری هسته لاستیکی برای کاربردهای بهداشتی
کنترل کیفیت
- تستهای غیرمخرب:
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست اولتراسونیک (UT) برای بررسی یکپارچگی فلنجها
- تستهای مخرب:
- تست کشش (ASTM D412) برای ارزیابی استحکام لاستیک
- تست فشار (ASTM D3786) برای بررسی مقاومت در برابر ترکیدگی
- تستهای عملکردی:
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- تست پنوماتیک: برای سیالات گازی تا 1.2 برابر فشار کاری
- تست چرخهای: بررسی عمر خستگی تا 10,000 سیکل
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی: بررسی تراز بودن فلنجها و تمیز بودن سطوح اتصال
- نصب:
- استفاده از واشرهای لاستیکی (مانند EPDM) برای آببندی کامل
- رعایت گشتاور پیشنهادی برای پیچهای فلنج (50-70 Nm برای PN16)
- نصب میلههای مهار در مدلهای مهاردار برای کنترل جابجایی
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری برای بررسی نشتی یا ترک
- نگهداری:
- بررسی دورهای (هر 6 ماه) برای جلوگیری از فرسودگی لاستیک
- تمیزکاری منظم در کاربردهای بهداشتی
- تعویض واشرهای فلنج در صورت فرسودگی
📊 مقایسه با روشهای جایگزین
| پارامتر | لرزه گیر لاستیکی طرح قدیم | لرزه گیر آکاردئونی | اتصالات ثابت |
|---|---|---|---|
| کاهش ارتعاش | تا 90% | تا 90% | تا 10% |
| جبران انبساط حرارتی | تا 40 میلیمتر | تا 100 میلیمتر | ندارد |
| دمای کاری | تا +120°C | تا +800°C | تا +800°C |
| مقاومت در برابر خوردگی | متوسط | بالا | پایین |
| عمر مفید | 8-12 سال | 25+ سال | 15-20 سال |
❓ سوالات متداول (FAQ)
- لرزه گیر لاستیکی طرح قدیم برای چه سیالاتی مناسب است؟
این لرزه گیرها برای سیالات غیرخورنده مانند آب، فاضلاب، و گاز مناسباند و با انتخاب لاستیک مناسب (مانند NBR) برای نفت و مشتقات نیز قابل استفاده هستند. - چرا طرح قدیم همچنان استفاده میشود؟
طراحی ساده و اقتصادی، نصب آسان، و عملکرد قابل اعتماد در کاربردهای استاندارد، این مدل را برای پروژههای با بودجه محدود مناسب میکند. - آیا این لرزه گیرها برای محیطهای اسیدی مناسباند؟
برای محیطهای اسیدی یا قلیایی، مدلهای جدیدتر با لاستیک وایتون یا نئوپرن توصیه میشود، اما با انتخاب لاستیک EPDM میتوان در شرایط ملایم استفاده کرد. - چگونه لرزه گیر سفارشی سفارش دهیم؟
برای سفارش با سایز، متریال، یا فشار کاری خاص، با تیم فروش تماس بگیرید یا فرم سفارش آنلاین را تکمیل کنید. - مدت زمان تحویل چقدر است؟
برای سایزهای استاندارد 3-5 روز کاری و برای سفارشات سفارشی 1-3 هفته.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش لرزه گیر لاستیکی طرح قدیم ارتعاشات صنعتی ایران، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: https://mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن (ضدضربه و ضدآب)
- ارائه گارانتی کیفیت 3 ساله برای مصارف استاندارد
- مشاوره فنی رایگان برای انتخاب متریال و طراحی مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند ISO 9001)
- امکان تولید سفارشی با استفاده از نرمافزارهای CAESAR II و ANSYS
- خدمات تعمیر و بازسازی در محل برای پروژههای صنعتی
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با بیش از 15 سال تجربه در تأمین تجهیزات صنعتی و همکاری با برندهای معتبر مانند ارتعاشات صنعتی ایران، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولاتی با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر با گواهینامه ISO 9001
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ
- انبار مجهز در تهران برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با استانداردهای خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات شبیهسازی با CAESAR II و ANSYS
- تعهد به تحویل بهموقع و خدمات پس از فروش 24/7
🛠️ لرزه گیرهای لاستیکی طرح قدیم ارتعاشات صنعتی ایران با طراحی ساده و کارآمد، راهحلی اقتصادی برای مهار ارتعاشات و افزایش ایمنی در خطوط لوله. برای اطلاعات بیشتر و دریافت کاتالوگ، همین حالا با ما تماس بگیرید.
