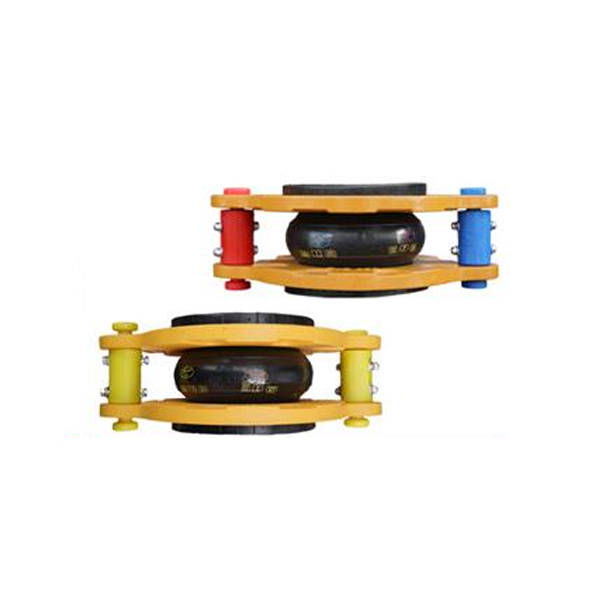

🔩 لرزه گیر لاستیکی دوقلو ارتعاشات صنعتی ایران | راهحل پیشرفته برای مهار ارتعاشات و شوکهای خطوط لوله
شرکت مهر تجهیز جهان آفرین، بهعنوان نماینده رسمی ارتعاشات صنعتی ایران، لرزه گیرهای لاستیکی دوقلو را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر EJMA 10، ASME B16.9، DIN EN 13480، و ASTM A403 ارائه میدهد. این لرزه گیرها بهصورت تخصصی برای مهار ارتعاشات ناشی از تجهیزات دوار (مانند پمپها و کمپرسورها)، حذف ضربات قوچ، جبران انبساط و انقباض حرارتی، و جلوگیری از انتقال بار الکتریکی در سیستمهای لولهکشی طراحی شدهاند. لرزه گیر لاستیکی دوقلو ارتعاشات صنعتی ایران با طراحی نوآورانه دوبل (دوقلو) و میلههای مهار اتوماتیک، انعطافپذیری بیشتری نسبت به مدلهای تکلایه ارائه میدهد و با کاهش ارتعاشات تا 95%، جبران جابجایی محوری تا 60 میلیمتر، و تحمل فشار تا 16 بار، گزینهای ایدهآل برای کاربردهای صنعتی و تأسیساتی مانند نفت و گاز، پتروشیمی، آب و فاضلاب، و سیستمهای تهویه مطبوع (HVAC) است.
🌟 ویژگیهای کلیدی لرزه گیر لاستیکی دوقلو
- انواع طراحی: فلنجدار مهاردار دوقلو، بلادری دوقلو
- جنس مواد:
- هسته لاستیکی: EPDM، NBR، نئوپرن، وایتون
- فلنجها: کربن استیل (A234 WPB)، استیل ضدزنگ (AISI 304, 316L)
- میلههای مهار: استیل ضدزنگ یا کربن استیل گالوانیزه
- استاندارد تولید: EJMA 10، ASME B16.9، DIN EN 13480، ASTM A403، ISO 9001
- سایزهای موجود: 1¼” تا 12″ (DN32 تا DN300)؛ سایزهای سفارشی تا DN600
- فشار کاری: PN10، PN16 (کلاس 150)؛ سفارشی تا 25 بار
- اتصالات: فلنجی (Flanged) مطابق استاندارد ASME B16.5 یا DIN EN 1092-1
- دمای کاری: -40°C تا +90°C (بسته به نوع لاستیک)؛ سفارشی تا +150°C
- کاربرد سیال: آب، فاضلاب، مواد شیمیایی خورنده، اسیدها، قلیاها، نفت، گاز، سیالات بهداشتی
- مزایا: کاهش ارتعاشات تا 95%، حذف ضربات قوچ، جبران جابجایی محوری تا 60 میلیمتر، مقاومت عالی در برابر خوردگی، نصب آسان با میلههای مهار اتوماتیک، عمر مفید 12-18 سال
🔍 مشخصات فنی لرزه گیر لاستیکی دوقلو
- نوع محصول: لرزه گیر لاستیکی دوقلو (فلنجدار مهاردار، بلادری)
- سایز: 1¼” تا 12″ (DN32 تا DN300)؛ سفارشی تا DN600
- فشار کاری: تا 16 بار (PN16)؛ سفارشی تا 25 بار
- جنس مواد:
- هسته لاستیکی: EPDM (سیستمهای آب و فاضلاب)، NBR (نفت و مشتقات)، نئوپرن (محیطهای خورنده)، وایتون (اسیدها و قلیاها)
- فلنجها: کربن استیل (A234 WPB)، استیل ضدزنگ (AISI 304, 316L)
- تقویتکننده: لایههای پارچهای پلیاستر یا نایلون، حلقههای فلزی (در مدلهای مهاردار)
- استاندارد طراحی: EJMA 10، ASME B16.9، DIN EN 13480، ASTM A403
- تلرانس ابعادی:
- قطر خارجی فلنج: ±1.5mm
- ضخامت لاستیک: ±10%
- طول پشت تا پشت فلنج: ±2.0mm
- پرداخت سطح:
- فلنجها: سندبلاست (SA 2.5)، پوشش اپوکسی، گالوانیزه گرم
- هسته لاستیکی: سطح صاف با زبری Ra ≤ 1.6μm
- تست و بازرسی:
- تست غیرمخرب: تست نفوذ مایع (PT)، تست اولتراسونیک (UT) برای فلنجها
- تست مخرب: تست کشش (ASTM D412)، تست فشار (ASTM D3786)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- تست پنوماتیک: برای سیالات گازی تا 1.2 برابر فشار کاری
- دمای کاری: -40°C تا +90°C؛ سفارشی تا +150°C
- نرخ انعطافپذیری: جابجایی محوری تا 60 میلیمتر، جابجایی جانبی تا 35 میلیمتر، جابجایی زاویهای تا 15 درجه
💲 لیست قیمت لرزه گیر لاستیکی دوقلو مارک آبی-قرمز (PN16)
| سایز (اینچ) | نوع | جنس لاستیک | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 1¼” | فلنجدار مهاردار | EPDM | 2.5 | 2,000,000 |
| 2″ | فلنجدار مهاردار | NBR | 3.8 | 2,800,000 |
| 4″ | بلادری دوقلو | نئوپرن | 7.5 | 5,500,000 |
| 6″ | فلنجدار مهاردار | وایتون | 11.0 | 8,500,000 |
| 12″ | بلادری دوقلو | EPDM | 20.0 | 14,000,000 |
📊 لیست قیمت لرزه گیر لاستیکی دوقلو مارک زرد (PN10)
| سایز (اینچ) | نوع | جنس لاستیک | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 1¼” | فلنجدار مهاردار | EPDM | 2.3 | 1,700,000 |
| 2″ | فلنجدار مهاردار | NBR | 3.5 | 2,400,000 |
| 4″ | بلادری دوقلو | نئوپرن | 7.0 | 4,800,000 |
| 6″ | فلنجدار مهاردار | EPDM | 10.5 | 7,200,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه (تا 25%) اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای لرزه گیرهای سفارشی با متریال خاص (مانند وایتون) یا سایزهای غیراستاندارد، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای لرزه گیر لاستیکی دوقلو
- صنایع نفت و گاز: خطوط انتقال نفت خام و مشتقات، سیستمهای پمپاژ
- صنایع پتروشیمی: انتقال سیالات شیمیایی خورنده، سیستمهای بخار
- صنایع آب و فاضلاب: تصفیهخانهها، خطوط پمپاژ، سیستمهای انتقال فاضلاب
- صنایع غذایی و دارویی: خطوط انتقال سیالات بهداشتی، سیستمهای شستشوی در محل (CIP)
- تأسیسات ساختمانی: سیستمهای تهویه مطبوع (HVAC)، خطوط آب گرم و سرد، موتورخانهها
- صنایع شیمیایی: انتقال اسیدها و قلیاها، سیستمهای واکنشدهنده
- صنایع دریایی: خطوط لولهکشی در کشتیها و سکوهای نفتی
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از لاستیکهای با کیفیت بالا (EPDM، NBR، نئوپرن، وایتون) از تأمینکنندگان معتبر
- ساخت هسته لاستیکی:
- پخت لاستیک با سیستم اتوکلاو برای استحکام و انعطافپذیری بالا
- تقویت با لایههای پارچهای پلیاستر یا نایلون برای افزایش مقاومت
- طراحی دوقلو با دو لایه لاستیکی برای انعطافپذیری مضاعف
- تولید فلنجها:
- برش دقیق با دستگاههای CNC
- پوششدهی با اپوکسی یا گالوانیزه برای مقاومت در برابر خوردگی
- ساخت میلههای مهار اتوماتیک:
- میلههای مهار با قابلیت تنظیم طول برای جبران جابجاییها
- استفاده از استیل ضدزنگ یا کربن استیل گالوانیزه
- مونتاژ:
- اتصال هسته لاستیکی دوقلو به فلنجها با استفاده از Bidwire برای آببندی کامل
- نصب میلههای مهار اتوماتیک برای کنترل جابجایی
- پرداخت نهایی:
- سندبلاست فلنجها با استاندارد SA 2.5
- پوشش اپوکسی یا PTFE برای محیطهای خورنده
کنترل کیفیت
- تستهای غیرمخرب:
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست اولتراسونیک (UT) برای بررسی یکپارچگی فلنجها
- تستهای مخرب:
- تست کشش (ASTM D412) برای ارزیابی استحکام لاستیک
- تست فشار (ASTM D3786) برای بررسی مقاومت در برابر ترکیدگی
- تستهای عملکردی:
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- تست پنوماتیک: برای سیالات گازی تا 1.2 برابر فشار کاری
- تست چرخهای: بررسی عمر خستگی تا 15,000 سیکل
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی: بررسی تراز بودن فلنجها و تمیز بودن سطوح اتصال
- نصب:
- استفاده از واشرهای مناسب (مانند EPDM یا PTFE) برای آببندی کامل
- رعایت گشتاور پیشنهادی برای پیچهای فلنج (50-70 Nm برای کلاس 150)
- نصب بدون نیاز به تنظیم دستی میلههای مهار به دلیل طراحی اتوماتیک
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری برای بررسی نشتی یا ترک
- نگهداری:
- بررسی دورهای (هر 6 ماه) برای جلوگیری از فرسودگی لاستیک
- تمیزکاری منظم در کاربردهای بهداشتی
- تعویض پوششهای محافظ در صورت فرسودگی
📊 مقایسه با روشهای جایگزین
| پارامتر | لرزه گیر لاستیکی دوقلو | لرزه گیر آکاردئونی | اتصالات ثابت |
|---|---|---|---|
| کاهش ارتعاش | تا 95% | تا 90% | تا 10% |
| جبران انبساط حرارتی | تا 60 میلیمتر | تا 100 میلیمتر | ندارد |
| دمای کاری | تا +90°C | تا +800°C | تا +800°C |
| مقاومت در برابر خوردگی | بالا (محیطهای خورنده) | متوسط | پایین |
| عمر مفید | 12-18 سال | 25+ سال | 15-20 سال |
❓ سوالات متداول (FAQ)
- لرزه گیر لاستیکی دوقلو برای چه سیالاتی مناسب است؟
این لرزه گیرها برای سیالات متنوعی مانند آب، فاضلاب، اسیدها، قلیاها، نفت، و سیالات بهداشتی مناسباند. انتخاب نوع لاستیک (مانند وایتون برای سیالات خورنده) بر اساس کاربرد انجام میشود. - مزیت طراحی دوقلو چیست؟
طراحی دوقلو انعطافپذیری بیشتری در جبران جابجاییها فراهم میکند و با میلههای مهار اتوماتیک، نیاز به تنظیم دستی را حذف کرده و نصب را آسانتر میکند. - آیا این لرزه گیرها در محیطهای اسیدی قابل استفادهاند؟
بله، با استفاده از لاستیکهای مقاوم مانند وایتون یا نئوپرن، این لرزه گیرها برای محیطهای اسیدی و قلیایی بسیار مناسباند. - چگونه لرزه گیر سفارشی سفارش دهیم؟
برای سفارش لرزه گیر با سایز، متریال، یا فشار کاری خاص، با تیم فروش تماس بگیرید یا فرم سفارش آنلاین را تکمیل کنید. - مدت زمان تحویل چقدر است؟
برای سایزهای استاندارد 3-7 روز کاری و برای سفارشات سفارشی 2-4 هفته (بسته به پیچیدگی طراحی).
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش لرزه گیر لاستیکی دوقلو ارتعاشات صنعتی ایران، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: https://mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن (ضدضربه و ضدآب)
- ارائه گارانتی کیفیت 5 ساله برای مصارف استاندارد
- مشاوره فنی رایگان برای انتخاب متریال و طراحی مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند ISO 9001)
- امکان تولید سفارشی با استفاده از نرمافزارهای CAESAR II و ANSYS
- خدمات تعمیر و بازسازی در محل برای پروژههای صنعتی
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با بیش از 15 سال تجربه در تأمین تجهیزات صنعتی و همکاری با برندهای معتبر مانند ارتعاشات صنعتی ایران، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولاتی با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر با گواهینامه ISO 9001
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ
- انبار مجهز در تهران برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با استانداردهای خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات شبیهسازی با CAESAR II و ANSYS
- تعهد به تحویل بهموقع و خدمات پس از فروش 24/7
🛠️ لرزه گیرهای لاستیکی دوقلو ارتعاشات صنعتی ایران با طراحی نوآورانه و کیفیت برتر، راهحلی هوشمند برای مهار ارتعاشات و افزایش ایمنی در خطوط لوله. برای اطلاعات بیشتر و دریافت کاتالوگ، همین حالا با ما تماس بگیرید.
