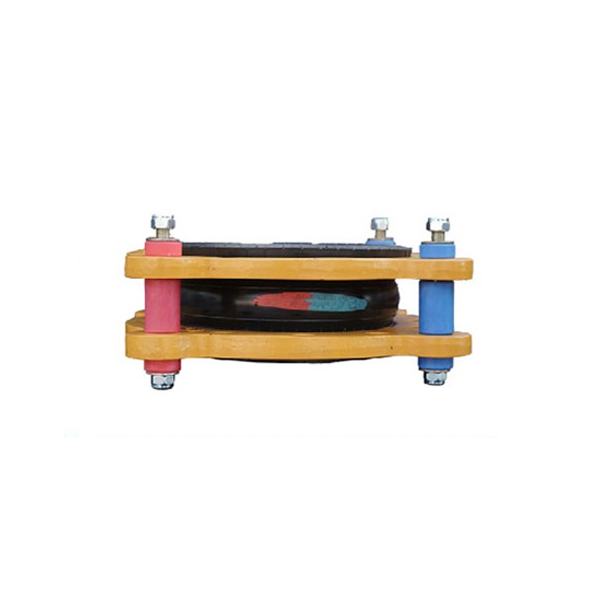

🔩 لرزه گیر لاستیکی ارتعاشات صنعتی ایران مدل ارتعاشات II | راهحل پیشرفته برای مهار ارتعاشات در خطوط لوله
شرکت مهر تجهیز جهان آفرین، بهعنوان نماینده رسمی ارتعاشات صنعتی ایران، لرزه گیر لاستیکی مدل ارتعاشات II را با طراحی مدرن و عملکرد بهینه، مطابق با استانداردهای بینالمللی نظیر EJMA 10، ASME B16.79، DIN EN 13480، و ASTM A403 ارائه میدهد. این لرزه گیر برای جذب ارتعاشات ناشی از تجهیزات دوار (مانند پمپها، کمپرسورها، و توربینها)، حذف ضربات قوچ، جبران انبساط و انقباض حرارتی، و کاهش تنشهای مکانیکی در سیستمهای لولهکشی طراحی شده است. مدل ارتعاشات II با بهبودهایی در انعطافپذیری، مقاومت در برابر خوردگی، و دوام نسبت به مدلهای قبلی، گزینهای ایدهآل برای کاربردهای صنعتی و تأسیساتی نظیر نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی، و سیستمهای تهویه مطبوع (HVAC) است. این محصول با کاهش ارتعاشات تا 95%، جبران جابجایی محوری تا 60 میلیم، و تحمل فشار تا 25 بار، ایمنی و کارایی سیستمهای لولهکشی را به طور قابلتوجهی افزایش میدهد.
🌟 ویژگیهای کلیدی لرزه گیر لاستیکی مدل ارتعاشات II
- انواع طراحی: فلنجدار مهاردار، بدون مهار، بلادری، آصا، مدلهای ترکیبی
- جنس مواد:
- هسته لاستیکی: EPDM، NBR، نئوپرن، وایتون، سیلیکون
- فلنجها: کربن استیل (A234 WPB)، استیل ضدزنگ (AISI 304، 316L)، داپلکس (UNS S31803)
- تقویتکننده: لایههای پارچهای نایلون، پلیاستر، آرایش حلقههای فلزی پیشرفته
- استاندارد تولید: EJMA 10، ASME B16.79، DIN EN 13480، ASTM A403، ISO 9001، ISO 14001
- سایرهای موجود: 1″ تا 24″ (DN25 تا DN600)؛ سایزهای سفارشی تا DN2000
- فشار کاری: PN10، PN16، PN25 (کلاس 150 تا 300)؛ سفارشی تا 40 بار
- اتصالات: فلنجدار (ASME B16.5، DIN EN 1092-1)، دندهای (NPT، BSP)، جوشی (ASME B16.31)
- دمای کاری: -50°C تا +180°C (بسته به نوع لاستیک)
- کاربرد سیال: آب، فاضلاب، مواد شیمیایی خورنده، اسیدها، قلیاها، نفت، گاز، بخار، سیالات بهداشتی
- مزایا: کاهش ارتعاشات تا 95%، حذف ضربات قوچ، جبران جابجایی محوری تا 60 میلیمتر، مقاومت عالی در برابر خوردگی، نصب آسان با میلههای مهار قابل تنظیم، عمر مفید 12-18 سال
🔍 مشخصات فنی لرزه گیر لاستیکی مدل ارتعاشات II
- نوع محصول: لرزه گیر لاستیکی ارتعاشات II (فلنجدار مهاردار، بدون مهار، بلادری، آصا)
- سایز: 1″ تا 24″ (DN25 تا DN600)؛ سفارشی تا DN2000
- فشار کاری: تا 25 بار (کلاس 300)؛ سفارشی تا 40 بار
- جنس مواد:
- هسته لاستیکی: EPDM (آب و فاضلاب)، NBR (نفت و مشتقات)، نئوپرن (محیطهای خورنده)، وایتون (اسیدها و قلیاها)، سیلیکون (کاربردهای بهداشتی)
- فلنجها: کربن استیل (A234 WPB)، استیل ضدزنگ (AISI 304، 316L)، داپلکس (UNS S31803)
- تقویتکننده: لایههای پارچهای نایلون یا پلیاستر، حلقههای فلزی با طراحی پیشرفته
- استاندارد طراحی: EJMA 10، ASME B16.79، DIN EN 13480، ASTM A403
- تلرانس ابعادی:
- قطر خارجی فلنج: ±1.2mm
- ضخامت لاستیک: ±8%
- طول پشت تا پشت فلنج: ±1.5mm (آصا: 130mm، بلادری: متغیر)
- پرداخت سطح:
- فلنجها: سندبلاست (SA 2.5)، پوشش اپوکسی (ضخامت 150-200 میکرون)، گالوانیزه گرم
- هسته لاستیکی: سطح صاف با زبری Ra ≤ 1.4μm
- تست و بازرسی:
- تست غیرمخرب: تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، تست مغناطیسی (MT)
- تست مخرب: تست کشش (ASTM D412)، تست فشار (ASTM D3786)، تست خمش
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- تست پنوماتیک: برای سیالات گازی تا 1.2 برابر فشار کاری
- دمای کاری: -50°C تا +180°C
- نرخ انعطافپذیری: جابجایی محوری تا 60 میلیمتر، جابجایی جانبی تا 35 میلیمتر، جابجایی زاویهای تا 15 درجه
💲 لیست قیمت لرزه گیر لاستیکی ارتعاشات II مارک آبی-قرمز (PN16)
| سایز (اینچ) | نوع | جنس لاستیک | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 1″ | فلنجدار مهاردار | EPDM | 2.0 | 1,800,000 |
| 2″ | فلنجدار بدون مهار | NBR | 3.5 | 2,500,000 |
| 4″ | بلادری | نئوپرن | 7.0 | 5,200,000 |
| 6″ | فلنجدار مهاردار | وایتون | 10.5 | 8,200,000 |
| 12″ | بلادری | EPDM | 19.0 | 13,500,000 |
📊 لیست قیمت لرزه گیر لاستیکی ارتعاشات II مارک زرد (PN10)
| سایز (اینچ) | نوع | جنس لاستیک | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 1″ | فلنجدار بدون مهار | EPDM | 1.8 | 1,600,000 |
| 2″ | فلنجدار مهاردار | NBR | 3.3 | 2,300,000 |
| 4″ | بلادری | نئوپرن | 6.8 | 4,900,000 |
| 6″ | فلنجدار مهاردار | EPDM | 10.0 | 7,800,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه (تا 25%) اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای لرزه گیرهای سفارشی با متریال خاص (مانند سیلیکون یا وایتون) یا سایزهای غیراستاندارد، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای لرزه گیر لاستیکی ارتعاشات II
- صنایع نفت و گاز: خطوط انتقال نفت خام، سیستمهای پالایشگاهی، خطوط گاز
- صنایع پتروشیمی: انتقال سیالات خورنده، سیستمهای بخار، مخازن تحت فشار
- صنایع آب و فاضلاب: تصفیهخانهها، سیستمهای پمپاژ، خطوط انتقال فاضلاب
- صنایع غذایی و دارویی: خطوط انتقال سیالات بهداشتی، سیستمهای شستشوی در محل (CIP)، آب فوق خالص (WFI)
- تأسیسات ساختمانی: سیستمهای تهویه مطبوع (HVAC)، خطوط آب گرم و سرد، موتورخانهها
- صنایع شیمیایی: انتقال اسیدها و قلیاها، سیستمهای واکنشدهنده
- صنایع دریایی: خطوط لولهکشی در کشتیها و سکوهای نفتی با استاندارد NACE MR0175
- نیروگاهها: سیستمهای خنککننده، خطوط بخار، توربینهای گازی
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از لاستیکهای با کیفیت بالا (EPDM، NBR، وایتون، سیلیکون) از تأمینکنندگان معتبر
- ساخت هسته لاستیکی:
- پخت لاستیک با سیستم اتوکلاو پیشرفته برای استحکام و انعطافپذیری بالا
- تقویت با لایههای پارچهای نایلون یا پلیاستر برای افزایش مقاومت در برابر فشار
- فرمدهی دقیق با قالبهای صنعتی برای یکنواختی و دقت بالا
- تولید فلنجها:
- برش دقیق با دستگاههای CNC برای تلرانسهای کم
- پوششدهی با اپوکسی (150-200 میکرون) یا گالوانیزه گرم برای مقاومت در برابر خوردگی
- سوراخکاری مطابق استاندارد ASME B16.5 یا DIN EN 1092-1
- مونتاژ:
- اتصال هسته لاستیکی به فلنجها با استفاده از Bidwire برای آببندی کامل
- نصب میلههای مهار قابل تنظیم برای کنترل دقیق جابجاییها
- پرداخت نهایی:
- سندبلاست فلنجها با استاندارد SA 2.5
- پوشش PTFE یا اپوکسی برای محیطهای خورنده
- تمیزکاری هسته لاستیکی برای کاربردهای بهداشتی
کنترل کیفیت
- تستهای غیرمخرب:
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست اولتراسونیک (UT) برای بررسی یکپارچگی فلنجها
- تست مغناطیسی (MT) برای فلنجهای کربن استیل
- تستهای مخرب:
- تست کشش (ASTM D412) برای ارزیابی استحکام لاستیک
- تست فشار (ASTM D3786) برای بررسی مقاومت در برابر ترکیدگی
- تست خمش برای ارزیابی انعطافپذیری
- تستهای عملکردی:
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- تست پنوماتیک: برای سیالات گازی تا 1.2 برابر فشار کاری
- تست چرخهای: بررسی عمر خستگی تا 20,000 سیکل
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی: بررسی تراز بودن فلنجها، تمیز بودن سطوح اتصال، و عدم وجود ترک یا آسیب در لاستیک
- نصب:
- استفاده از واشرهای مناسب (مانند EPDM، PTFE، یا سیلیکون) برای آببندی کامل
- رعایت گشتاور پیشنهادی برای پیچهای فلنج (50-70 Nm برای کلاس 150، 70-90 Nm برای کلاس 300)
- تنظیم میلههای مهار در مدلهای مهاردار برای کنترل جابجاییهای محوری و جانبی
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری برای بررسی نشتی، ترک، یا تغییر شکل لاستیک
- نگهداری:
- بررسی دورهای (هر 6 ماه) برای جلوگیری از فرسودگی لاستیک یا خوردگی فلنجها
- تمیزکاری منظم در کاربردهای بهداشتی با محلولهای غیرخورنده
- تعویض واشرها یا پوششهای محافظ در صورت فرسودگی
📊 مقایسه با روشهای جایگزین
| پارامتر | لرزه گیر لاستیکی ارتعاشات II | لرزه گیر آکاردئونی | اتصالات ثابت |
|---|---|---|---|
| کاهش ارتعاش | تا 95% | تا 90% | تا 10% |
| جبران انبساط حرارتی | تا 60 میلیمتر | تا 100 میلیمتر | ندارد |
| دمای کاری | تا +180°C | تا +800°C | تا +800°C |
| مقاومت در برابر خوردگی | بالا (محیطهای خورنده) | متوسط | پایین |
| عمر مفید | 12-18 سال | 25+ سال | 15-20 سال |
❓ سوالات متداول (FAQ)
- لرزه گیر ارتعاشات II برای چه سیالاتی مناسب است؟
این لرزه گیر برای سیالات متنوعی مانند آب، فاضلاب، اسیدها، قلیاها، نفت، گاز، و سیالات بهداشتی مناسب است. انتخاب نوع لاستیک (مانند وایتون برای اسیدها) بر اساس کاربرد انجام میشود. - تفاوت ارتعاشات II با مدلهای قبلی چیست؟
مدل ارتعاشات II با بهبودهایی در انعطافپذیری (تا 60 میلیمتر جابجایی محوری)، مقاومت در برابر دما (تا +180°C)، و دوام لاستیک (عمر مفید تا 18 سال) نسبت به مدلهای قدیمیتر، عملکرد بهتری ارائه میدهد. - آیا این لرزه گیرها برای محیطهای اسیدی قابل استفادهاند؟
بله، با استفاده از لاستیکهای مقاوم مانند وایتون یا نئوپرن، این لرزه گیرها برای محیطهای اسیدی و قلیایی بسیار مناسباند. - چگونه لرزه گیر سفارشی سفارش دهیم؟
برای سفارش با سایز، متریال، یا فشار کاری خاص، با تیم فروش تماس بگیرید یا فرم سفارش آنلاین را تکمیل کنید. - مدت زمان تحویل چقدر است؟
برای سایزهای استاندارد 3-7 روز کاری و برای سفارشات سفارشی 2-4 هفته (بسته به پیچیدگی طراحی).
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش لرزه گیر لاستیکی ارتعاشات II ارتعاشات صنعتی ایران، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: https://mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن (ضدضربه و ضدآب)
- ارائه گارانتی کیفیت 5 ساله برای مصارف استاندارد
- مشاوره فنی رایگان برای انتخاب متریال و طراحی مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند ISO 9001، ISO 14001)
- امکان تولید سفارشی با استفاده از نرمافزارهای CAESAR II و ANSYS
- خدمات تعمیر و بازسازی در محل برای پروژههای صنعتی
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با بیش از 15 سال تجربه در تأمین تجهیزات صنعتی و همکاری با برندهای معتبر مانند ارتعاشات صنعتی ایران، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولاتی با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر با گواهینامه ISO 9001 و ISO 14001
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ
- انبار مجهز در تهران برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با استانداردهای خاص (مانند API 5L، NACE)
- ارائه نقشههای اجرایی (P&ID) و خدمات شبیهسازی با CAESAR II و ANSYS
- تعهد به تحویل بهموقع و خدمات پس از فروش 24/7
🛠️ لرزه گیر لاستیکی ارتعاشات II ارتعاشات صنعتی ایران با طراحی پیشرفته و کیفیت برتر، راهحلی هوشمند برای مهار ارتعاشات و افزایش ایمنی در خطوط لوله. برای اطلاعات بیشتر و دریافت کاتالوگ، همین حالا با ما تماس بگیرید.
