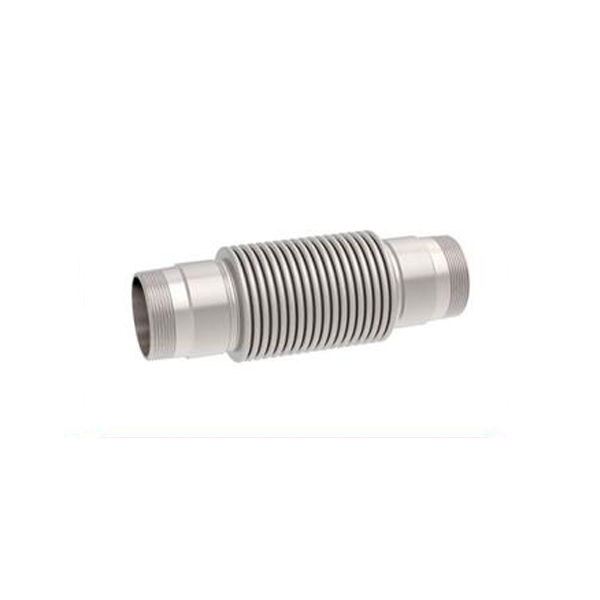

🌟 ویژگی‌های کلیدی لرزه گیر آکاردئونی دنده‌ای

• انواع طراحی: مهاردار (با میله‌های مهار)، بدون مهار (ساده)
• جنس مواد: استیل ضدزنگ (AISI 304, 316L)، کربن استیل (A234 WPB) برای اتصالات رزوه‌ای
• استاندارد تولید: EJMA 10، ASME B16.9، DIN EN 13480، ASTM A403، ISO 9001
• سایزهای موجود: ½” تا 2½” (DN15 تا DN65)؛ سایزهای سفارشی تا DN100
• فشار کاری: تا 16 بار (کلاس 150)
• اتصالات: رزوه‌ای (Threaded) مطابق استاندارد NPT یا BSP
• دمای کاری: -20°C تا +400°C (بسته به جنس مواد)
• کاربرد سیال: آب، بخار، گاز، سیالات غیرخورنده
• مزایا: کاهش ارتعاشات تا 85%، جبران انبساط حرارتی تا 50 میلی‌متر، نصب و تعمیر آسان به دلیل اتصال رزوه‌ای، مقاومت در برابر خوردگی، عمر مفید بیش از 15 سال

• نوع محصول: لرزه گیر آکاردئونی دنده‌ای (مهاردار، بدون مهار)
• سایز: ½” تا 2½” (DN15 تا DN65)؛ سفارشی تا DN100
• فشار کاری: تا 16 بار (کلاس 150)
• جنس مواد:
  • بدنه (بلوز): استیل ضدزنگ (AISI 304, 316L)
  • اتصالات رزوه‌ای: استیل ضدزنگ (AISI 304, 316L)، کربن استیل (A234 WPB)
  • میله‌های مهار: استیل ضدزنگ یا کربن استیل (در مدل‌های مهاردار)
• استاندارد طراحی: EJMA 10، ASME B16.9، DIN EN 13480، ASTM A403
• تلرانس ابعادی:
  • قطر خارجی: ±0.5mm
  • ضخامت ورق بلوز: 0.3 تا 2 میلی‌متر (±10%)
  • طول کلی: ±1.5mm
• پرداخت سطح:
  • سندبلاست: SA 2.5 (برای مصارف عمومی)
  • الکتروپولیش: Ra ≤ 0.8μm (برای مصارف بهداشتی)
  • پوشش گالوانیزه: برای اتصالات کربن استیل
• تست و بازرسی:
  • تست غیرمخرب: تست نفوذ مایع (PT)، تست اولتراسونیک (UT)
  • تست مخرب: تست کشش (ASTM A370)، تست خمش
  • تست هیدرواستاتیک: 1.5 برابر فشار کاری
  • تست پنوماتیک: برای سیالات گازی تا 1.2 برابر فشار کاری
• دمای کاری: -20°C تا +400°C
• نرخ انعطاف‌پذیری: جابجایی محوری تا 50 میلی‌متر، جابجایی جانبی تا 20 میلی‌متر، جابجایی زاویه‌ای تا 10 درجه

• تأسیسات ساختمانی: سیستم‌های گرمایش و سرمایش (HVAC)، خطوط آب گرم و سرد، سیستم‌های آتش‌نشانی
• موتورخانه‌ها: اتصال به پمپ‌ها، کمپرسورها، و فن‌ها برای مهار ارتعاشات
• صنایع آب و فاضلاب: سیستم‌های پمپاژ و خطوط انتقال آب
• صنایع غذایی: خطوط انتقال سیالات غیرخورنده در سیستم‌های بهداشتی
• صنایع سبک صنعتی: خطوط لوله‌کشی گالوانیزه با فشار و دمای متوسط
• صنایع تهویه مطبوع: سیستم‌های چیلر و هواساز برای کاهش ارتعاشات و سر و صدا

مراحل تولید

• انتخاب مواد اولیه: استفاده از ورق‌های استیل ضدزنگ و کربن استیل با کیفیت بالا از تأمین‌کنندگان معتبر
• برش دقیق: برش ورق‌ها با دستگاه‌های پلاسما CNC برای دقت ابعادی
• فرم‌دهی بلوز:
  • روش هیدروفرمینگ برای بلوزهای دقیق
  • پرس سرد برای سایزهای کوچک
• ساخت اتصالات رزوه‌ای:
  • رزوه‌کاری با استاندارد NPT یا BSP برای آب‌بندی کامل
  • استفاده از بوشینگ گالوانیزه برای اتصال به لوله‌های گالوانیزه
• جوشکاری:
  • جوشکاری TIG (GTAW) برای اتصال بلوز به اتصالات رزوه‌ای
  • جوشکاری SMAW برای لایه‌های تقویتی
• پرداخت سطح:
  • سندبلاست با استاندارد SA 2.5
  • پوشش گالوانیزه برای اتصالات کربن استیل

کنترل کیفیت

• تست‌های غیرمخرب:
  • تست نفوذ مایع (PT) برای شناسایی ترک‌های سطحی
  • تست اولتراسونیک (UT) برای بررسی یکپارچگی جوش
• تست‌های مخرب:
  • تست کشش (ASTM A370) برای ارزیابی استحکام
  • تست خمش برای بررسی انعطاف‌پذیری
• تست‌های عملکردی:
  • تست هیدرواستاتیک: 1.5 برابر فشار کاری
  • تست پنوماتیک: برای سیالات گازی تا 1.2 برابر فشار کاری
  • تست چرخه‌ای: بررسی عمر خستگی تا 8,000 سیکل

• • آب‌بندی: استفاده از نوار تفلون، تفلون مایع، یا کنف برای اطمینان از عدم نشتی در اتصالات رزوه‌ای

• نصب:
  • اتصال مستقیم به لوله‌های گالوانیزه با استفاده از بوشینگ مناسب
  • رعایت گشتاور پیشنهادی (20-30 Nm) برای اتصالات رزوه‌ای
  • نصب میله‌های مهار در مدل‌های مهاردار برای کنترل جابجایی
• بازرسی پس از نصب:
  • تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
  • بازرسی بصری برای بررسی نشتی یا ترک در رزوه‌ها
• نگهداری:
  • بررسی دوره‌ای (هر 6 ماه) برای جلوگیری از خوردگی رزوه‌ها
  • تمیزکاری منظم در کاربردهای بهداشتی
  • تعویض نوار تفلون در صورت نیاز

• • لرزه گیر آکاردئونی دنده‌ای برای چه سیالاتی مناسب است؟
    این لرزه گیرها برای سیالات غیرخورنده مانند آب، بخار، و گاز مناسب‌اند و با متریال استیل ضدزنگ در محیط‌های مرطوب نیز کارآمد هستند.
  • چرا از اتصال رزوه‌ای استفاده می‌شود؟
    اتصال رزوه‌ای نصب و تعمیر را آسان‌تر کرده و برای سیستم‌های لوله‌کشی گالوانیزه با سایزهای کوچک مناسب است.

• آیا این لرزه گیرها برای فشارهای بالا مناسب‌اند؟
  بله، تا 16 بار فشار را تحمل می‌کنند، اما برای فشارهای بالاتر، مدل‌های جوشی یا فلنج‌دار توصیه می‌شود.
• چگونه لرزه گیر سفارشی سفارش دهیم؟
  برای سفارش با سایز یا متریال خاص، با تیم فروش تماس بگیرید یا از فرم سفارش آنلاین استفاده کنید.
• مدت زمان تحویل چقدر است؟
  برای سایزهای استاندارد 3-5 روز کاری و برای سفارشات سفارشی 1-3 هفته.

مهر تجهیز جهان آفرین با بیش از 15 سال تجربه در تأمین تجهیزات صنعتی و همکاری با برندهای معتبر مانند ارتعاشات صنعتی ایران، شریک قابل اعتماد شما در پروژه‌های صنعتی است. ما متعهد به ارائه محصولاتی با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بی‌نظیر هستیم.

• تأمین مستقیم از کارخانه‌های معتبر با گواهینامه ISO 9001
• تیم فنی متخصص برای پشتیبانی پروژه‌های بزرگ
• انبار مجهز در تهران برای تأمین فوری نیازهای مشتریان
• امکان تولید سفارشی با استانداردهای خاص
• ارائه نقشه‌های اجرایی (P&ID) و خدمات شبیه‌سازی با CAESAR II و ANSYS
• تعهد به تحویل به‌موقع و خدمات پس از فروش 24/7
