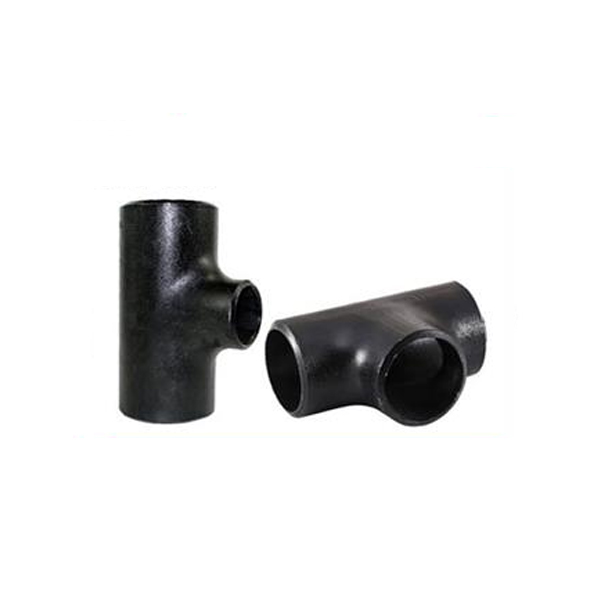

🔩 سه راهی جوشی صنعتی | راهحل مهندسی برای انشعابگیری در سیستمهای لولهکشی
شرکت مهر تجهیز جهان آفرین بهعنوان یکی از پیشروهای تأمین اتصالات صنعتی در ایران، انواع سه راهی جوشی (Butt Weld Tee) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر ASME B16.9، ASTM A403، MSS-SP-43، EN 10253-2 و DIN 2615 ارائه میدهد. این محصولات برای ایجاد انشعابات در خطوط لولهکشی طراحی شدهاند و در صنایع حساس مانند نفت و گاز، پتروشیمی، صنایع غذایی، دارویی، نیروگاهها، و تأسیسات ساختمانی کاربرد دارند. سه راهی جوشی با ارائه اتصال ایمن، بدون نشتی، و مقاوم در برابر فشار و دما، کارایی سیستمهای لولهکشی را بهبود بخشیده و افت فشار را به حداقل میرساند (2-4% کاهش افت فشار نسبت به روشهای جایگزین). این محصولات با استفاده از مواد اولیه با کیفیت بالا و فرآیندهای تولید پیشرفته، عمر مفیدی بیش از 25 سال و مقاومت استثنایی در برابر خوردگی، تنشهای مکانیکی، و شرایط محیطی سخت دارند.
🌟 ویژگیهای کلیدی سه راهی جوشی
- انواع طراحی: سه راهی برابر (Equal Tee)، سه راهی کاهنده (Reducing Tee)
- جنس مواد: استیل ضدزنگ (AISI 304, 316L, 321)، کربن استیل (A234 WPB, A106 Gr.B)، داپلکس (UNS S31803, S32205)، اینکونل 625، مونل 400، هاستلوی C276
- استاندارد تولید: ASME B16.9, ASTM A403, MSS-SP-43, EN 10253-2, DIN 2615
- سایزهای موجود: ½” تا 48″ (DN15 تا DN1200)
- رده کاری (Schedule): Sch 5, 10, 20, 40, 80, 160, STD, XS, XXS
- فشار کاری: کلاس 150 تا 2500 (PN10 تا PN420)
- اتصالات: جوشی لب به لب (Butt Weld) با لبههای پخزده (Beveled Ends)
- دمای کاری: -196°C تا +900°C (بسته به جنس مواد)
- کاربرد سیال: گاز، بخار، مایعات خورنده، سیالات بهداشتی، آب فوق خالص (WFI)، مواد شیمیایی
- مزایا: کاهش افت فشار (2-4%)، نصب سریع و دقیق، عمر مفید بیش از 25 سال، مقاومت در برابر خوردگی و تنشهای حرارتی، طراحی بهینه برای انشعابگیری
🔍 مشخصات فنی سه راهی جوشی
- نوع محصول: سه راهی جوشی برابر و کاهنده
- سایز: ½” تا 48″ (DN15 تا DN1200)
- فشار کاری: تا 420 بار (کلاس 2500)
- جنس مواد:
- استیل ضدزنگ: AISI 304, AISI 316L, AISI 321
- کربن استیل: A234 WPB, A106 Gr.B, API 5L
- داپلکس: UNS S31803, S32205
- آلیاژهای خاص: اینکونل 625، مونل 400، هاستلوی C276
- استاندارد طراحی: ASME B16.9, ASTM A403, MSS-SP-43, EN 10253-2, DIN 2615
- تلرانس ابعادی:
- قطر خارجی: ±0.8mm (برای سایزهای تا 24″)، ±1.6mm (برای سایزهای بالای 24″)
- ضخامت دیواره: +12.5%, -10%
- فاصله مرکز تا وجه: ±1mm
- پرداخت سطح:
- سندبلاست (SA 2.5) برای مصارف عمومی
- الکتروپولیش (Ra ≤ 0.8μm) برای کاربردهای بهداشتی
- پوشش گالوانیزه یا اپوکسی برای مقاومت در برابر خوردگی
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT)، اولتراسونیک (UT)، تست نفوذ مایع (PT)، تست ذرات مغناطیسی (MT)
- تست مخرب: تست کشش (ASTM A370)، تست خمش، تست ضربه (Impact Test)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- دمای کاری: -196°C تا +900°C (بسته به متریال)
- گواهینامهها: NACE MR0175 (برای کاربردهای دریایی)، ISO 9001:2015، PED 2014/68/EU
💲 لیست قیمت سه راهی جوشی استیل 316L (رده 40)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ (DN25) | سه راهی برابر | 0.20 | 350,000 |
| 2″ × 1″ (DN50 × DN25) | سه راهی کاهنده | 0.55 | 500,000 |
| 4″ (DN100) | سه راهی برابر | 2.10 | 2,100,000 |
| 6″ × 4″ (DN150 × DN100) | سه راهی کاهنده | 3.80 | 3,500,000 |
| 10″ (DN250) | سه راهی برابر | 15.20 | 5,200,000 |
📊 لیست قیمت سه راهی جوشی کربن استیل (رده 20)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ (DN25) | سه راهی برابر | 0.15 | 200,000 |
| 3″ × 2″ (DN80 × DN50) | سه راهی کاهنده | 1.30 | 1,400,000 |
| 6″ (DN150) | سه راهی برابر | 8.10 | 3,800,000 |
| 12″ × 10″ (DN300 × DN250) | سه راهی کاهنده | 11.50 | 3,600,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای سه راهیهای با سایزهای خاص، مواد خاص (مانند داپلکس یا اینکونل)، یا طراحیهای سفارشی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
- برای دریافت کاتالوگ و لیست قیمت بهروز، با تیم فروش تماس بگیرید.
🌐 کاربردهای سه راهی جوشی
- صنایع نفت و گاز: انشعابگیری در خطوط انتقال نفت، گاز طبیعی، و سیستمهای پالایشگاهی
- صنایع پتروشیمی: انتقال سیالات خورنده، گازهای فشرده، و مواد شیمیایی در دماهای بالا
- صنایع غذایی و دارویی: خطوط انتقال محصولات لبنی، نوشیدنیها، و آب فوق خالص (WFI) با استانداردهای بهداشتی
- تأسیسات ساختمانی: سیستمهای گرمایش و سرمایش، لولهکشی آتشنشانی، و سیستمهای HVAC
- صنایع دریایی: خطوط لولهکشی در کشتیها و سکوهای نفتی با استاندارد NACE MR0175
- صنایع آب و فاضلاب: انشعابگیری در سیستمهای تصفیهخانه و خطوط پمپاژ
- صنایع انرژی: نیروگاههای حرارتی، هستهای، و سیستمهای خنککننده
- صنایع معدنی: انتقال دوغاب و مواد معدنی در خطوط فرآوری
- صنایع شیمیایی: سیستمهای انتقال اسیدها، بازها، و سیالات خورنده
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از لولهها و ورقهای با کیفیت بالا (مانیسمان یا ERW) از تولیدکنندگان معتبر جهانی
- برش: برش دقیق با دستگاههای پلاسما CNC یا لیزر برای رعایت تلرانسهای ابعادی
- فرمدهی:
- روش هیدروفرمینگ برای سه راهیهای سایز بزرگ
- پرس سرد برای سه راهیهای سایز کوچک و متوسط
- فرمدهی گرم با کورههای القایی برای آلیاژهای خاص
- جوشکاری:
- جوشکاری TIG (GTAW) برای لایه ریشه با دقت بالا
- جوشکاری SMAW یا MIG برای لایههای پرکننده در سه راهیهای درزدار
- جوشکاری پلاسما برای آلیاژهای خاص مانند اینکونل
- پرداخت سطح:
- سندبلاست (SA 2.5) برای مصارف عمومی
- الکتروپولیش (Ra ≤ 0.8μm) برای کاربردهای بهداشتی
- پوششهای محافظ مانند گالوانیزه گرم یا اپوکسی
- مارکینگ: حک مشخصات (سایز، رده، جنس، استاندارد) مطابق با ASME B16.9
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت جوش
- تست اولتراسونیک (UT) برای تشخیص عیوب داخلی
- تست نفوذ مایع (PT) و ذرات مغناطیسی (MT) برای شناسایی ترکهای سطحی
- تستهای مخرب:
- تست کشش (ASTM A370) برای بررسی مقاومت کششی
- تست خمش برای ارزیابی انعطافپذیری
- تست ضربه (Impact Test) برای بررسی مقاومت در برابر شوک
- تست هیدرواستاتیک: انجام تست با فشار 1.5 برابر فشار کاری
- بازرسی ابعادی: استفاده از ابزارهای کالیبره برای اطمینان از تلرانسها
- گواهینامهها: ارائه گواهی مواد (MTR)، تست هیدرواستاتیک، و استانداردهای بینالمللی
⚙️ نکات نصب و بهرهبرداری
- پیشگرمایش: برای سه راهیهای با ضخامت بیش از 12mm الزامی است (دمای پیشنهادی: 150-250°C برای کربن استیل، 100-150°C برای استیل ضدزنگ)
- روش جوشکاری:
- استفاده از الکترود E309L برای اتصال استیل ضدزنگ به کربن استیل
- جوشکاری TIG برای کاربردهای بهداشتی و دقیق
- جوشکاری MIG/MAG برای سه راهیهای سایز بزرگ
- همترازی: رعایت اصل همراستایی برای جلوگیری از تنشهای اضافی در نقاط انشعاب
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری (Visual Inspection) برای بررسی ترک یا نشتی
- تست اولتراسونیک برای اطمینان از کیفیت جوش
- نگهداری:
- بررسی دورهای برای جلوگیری از خوردگی در محیطهای مرطوب یا خورنده
- استفاده از پوششهای محافظ در محیطهای دریایی
- شستشوی CIP برای سه راهیهای بهداشتی
📊 مقایسه با روشهای جایگزین
| پارامتر | سه راهی جوشی | سه راهی رزوهای | سه راهی فلنجی |
|---|---|---|---|
| افت فشار | 2-4% | 15-20% | 10-15% |
| هزینه نصب | متوسط | پایین | بالا |
| عمر مفید | 25+ سال | 5-10 سال | 15-20 سال |
| مقاومت در برابر خوردگی | بالا (بسته به جنس) | پایین | متوسط |
| مناسب برای فشار بالا | بله | خیر | بله (با هزینه بالا) |
❓ سوالات متداول
- تفاوت سه راهی برابر و کاهنده چیست؟
سه راهی برابر (Equal Tee) برای انشعابگیری با قطر یکسان در هر سه شاخه استفاده میشود، در حالی که سه راهی کاهنده (Reducing Tee) برای انشعاب با قطر متفاوت مناسب است. - چه استانداردهایی برای سه راهی جوشی استفاده میشود؟
استانداردهای اصلی شامل ASME B16.9، ASTM A403، MSS-SP-43، EN 10253-2 و DIN 2615 هستند که کیفیت و تلرانسهای ابعادی را تضمین میکنند. - آیا سه راهی جوشی برای کاربردهای بهداشتی مناسب است؟
بله، سه راهیهای استیل ضدزنگ (AISI 316L) با پرداخت الکتروپولیش (Ra ≤ 0.8μm) برای صنایع غذایی و دارویی ایدهآل هستند. - چگونه سه راهی مناسب برای پروژه خود انتخاب کنیم؟
انتخاب سه راهی به عواملی مانند فشار کاری، دمای سیال، جنس لوله، و نوع انشعاب بستگی دارد. تیم فنی مهر تجهیز جهان آفرین مشاوره رایگان ارائه میدهد. - تفاوت سه راهی مانیسمان و درزدار چیست؟
سه راهی مانیسمان (بدون درز) برای فشارها و دماهای بالا مناسبتر است، در حالی که سه راهی درزدار (ERW) برای کاربردهای کمفشار و اقتصادیتر استفاده میشود. - آیا امکان تولید سه راهی با زوایای سفارشی وجود دارد؟
بله، مهر تجهیز جهان آفرین قابلیت تولید سه راهیهای سفارشی با زوایای خاص یا مواد ویژه را با استفاده از نرمافزارهای CAESAR II و ANSYS دارد.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش سه راهی جوشی، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس:
📩 ایمیل:
🌐 فرم سفارش آنلاین:
همین حالا استعلام قیمت کنید!
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن (کیسههای مقاوم یا پالتهای چوبی)
- ارائه گارانتی کیفیت 24 ماهه برای مصارف عمومی
- مشاوره فنی رایگان برای انتخاب محصول مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند NACE MR0175، MTR)
- امکان تولید سه راهیهای سفارشی با زوایای خاص یا مواد ویژه با استفاده از نرمافزارهای طراحی مانند CAESAR II و ANSYS
- خدمات بازرسی در محل و پشتیبانی فنی برای پروژههای بزرگ
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با بیش از دو دهه تجربه در تأمین و تولید اتصالات صنعتی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما با بهرهگیری از فناوریهای پیشرفته و همکاری با تولیدکنندگان معتبر جهانی، محصولاتی با کیفیت بالا و قیمت رقابتی ارائه میدهیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی و داخلی
- تیم مهندسی متخصص برای پشتیبانی پروژههای پیچیده
- انبار مجهز با موجودی گسترده برای تأمین فوری
- امکان تولید سفارشی با استانداردهای خاص (ASME, DIN, EN)
- ارائه نقشههای اجرایی (P&ID) و خدمات تعمیر و نگهداری در محل
- تعهد به رضایت مشتری با خدمات پس از فروش 24/7
🛠️ سه راهی جوشی با طراحی مهندسیشده و کیفیت بینظیر، انتخابی ایدهآل برای انشعابگیری ایمن و کارآمد در سیستمهای لولهکشی. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
