🔧 زانو رزوهای صنعتی | راهحل حرفهای برای تغییر جهت در سیستمهای لولهکشی
شرکت مهر تجهیز جهان آفرین بهعنوان یکی از پیشگامان تأمین اتصالات صنعتی در ایران، انواع زانو رزوهای صنعتی (Industrial Threaded Elbow) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر ASME B16.11، ASTM A105، API 5L، و EN 10241 ارائه میدهد. زانوهای رزوهای برای تغییر جهت جریان سیال در سیستمهای لولهکشی با زوایای استاندارد (45 و 90 درجه) طراحی شدهاند و در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، تأسیسات ساختمانی، و صنایع غذایی و دارویی کاربرد گستردهای دارند. این محصولات با ویژگیهایی نظیر آببندی کامل، مقاومت در برابر فشار و خوردگی، و نصب سریع، راهحلی بهینه برای افزایش کارایی و ایمنی سیستمهای لولهکشی فراهم میکنند.
🌟 ویژگیهای کلیدی زانو رزوهای صنعتی

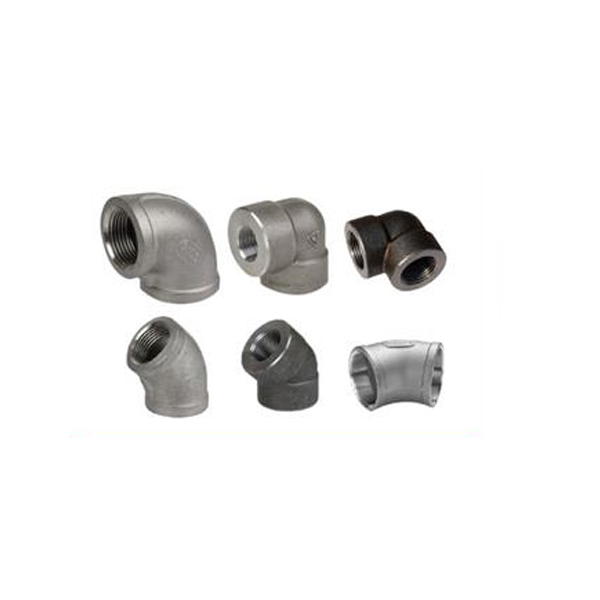

- انواع طراحی: زانو رزوهای 90 درجه، زانو رزوهای 45 درجه، زانو ششگوش، زانو رزوهای بلند
- جنس مواد: استیل ضدزنگ (AISI 304, 316L)، کربن استیل (A105, A106 Gr.B)، برنج (ASTM B62)، چدن داکتیل (ASTM A536)، پلیپروپیلن (PP)، UPVC
- استاندارد تولید: ASME B16.11, ASTM A105, API 5L, DIN 2986, EN 10241, ISO 4144
- سایزهای موجود: ¼ اینچ تا 12 اینچ (DN8 تا DN300)
- فشار کاری: کلاس 150 تا 6000 (PN10 تا PN400)
- اتصالات: رزوهای (NPT, BSP, BSPT)، رزوه مخروطی
- دمای کاری: -200°C تا +850°C (بسته به جنس مواد)
- کاربرد سیال: آب، گاز، بخار، سیالات خورنده، نفت خام، مواد شیمیایی، آب آشامیدنی
- مزایا: آببندی کامل (نشتی کمتر از 0.1%)، کاهش افت فشار (2-4%)، نصب آسان، مقاومت بالا در برابر خوردگی، عمر مفید بیش از 30 سال
🔍 مشخصات فنی زانو رزوهای صنعتی
- نوع محصول: زانو رزوهای (Threaded Elbow) 90 درجه، 45 درجه، ششگوش
- سایز: ¼ اینچ تا 12 اینچ (DN8 تا DN300)
- فشار کاری: تا 400 بار (کلاس 6000)
- جنس مواد:
- استیل ضدزنگ: AISI 304, AISI 316L, AISI 321
- کربن استیل: A105, A106 Gr.B, A234 WPB
- برنج: ASTM B62
- چدن داکتیل: ASTM A536
- پلیپروپیلن (PP): مناسب برای آب سرد و گرم
- UPVC: PN16، مناسب برای خطوط کمفشار
- استاندارد طراحی: ASME B16.11, ASTM A105, API 5L, DIN 2986, EN 10241, ISO 4144
- تلرانس ابعادی:
- قطر خارجی: ±0.5mm
- ضخامت دیواره: +10%, -8%
- طول رزوه: ±1 رزوه
- زاویه خمش: ±0.5 درجه
- پرداخت سطح: سندبلاست (SA 2.5)، الکتروپولیش (Ra ≤ 0.6μm برای مصارف بهداشتی)، گالوانیزه گرم
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT)، اولتراسونیک (UT)، تست نفوذ مایع (PT)، تست مغناطیسی (MT)
- تست مخرب: تست کشش (ASTM A370)، تست ضربه (Charpy V-Notch)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری (تا 600 بار)
- دمای کاری: -200°C تا +850°C (بسته به متریال)
- پوششها: اپوکسی، PTFE، گالوانیزه برای مقاومت در برابر خوردگی
💲 لیست قیمت زانو رزوهای استیل 316L (کلاس 3000)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| ½” | 90 درجه | 0.08 | 220,000 |
| 1″ | 90 درجه | 0.15 | 320,000 |
| 2″ | 45 درجه | 0.40 | 550,000 |
| 4″ | 90 درجه | 1.80 | 1,800,000 |
| 6″ | 90 درجه | 3.50 | 3,500,000 |
📊 لیست قیمت زانو رزوهای پلیپروپیلن (PP) PN16
| سایز (میلیمتر) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 20 | 90 درجه | 0.03 | 50,000 |
| 25 | 90 درجه | 0.04 | 65,000 |
| 32 | 45 درجه | 0.06 | 85,000 |
| 40 | 90 درجه | 0.08 | 110,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده (بیش از 100 عدد) تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای زانوهای رزوهای با سایزهای خاص یا مواد ویژه (مانند اینکونل یا هاستلوی)، لطفاً استعلام قیمت کنید.
- نوسانات بازار و نرخ ارز ممکن است بر قیمتها تأثیر بگذارد.
🌐 کاربردهای زانو رزوهای صنعتی
- صنایع نفت و گاز: تغییر جهت خطوط انتقال نفت خام، گاز طبیعی، و سیستمهای پالایشگاهی
- صنایع پتروشیمی: تغییر مسیر سیالات خورنده و سیستمهای تحت فشار بالا
- صنایع غذایی و دارویی: خطوط انتقال مواد بهداشتی، سیستمهای شستشوی در محل (CIP/SIP)
- تأسیسات ساختمانی: سیستمهای آب سرد و گرم، آتشنشانی، و گرمایش مرکزی
- صنایع آب و فاضلاب: خطوط پمپاژ، تصفیهخانهها، و سیستمهای زهکشی
- صنایع دریایی: سیستمهای لولهکشی در کشتیها و سکوهای نفتی با استاندارد NACE MR0175
- صنایع انرژی: نیروگاههای حرارتی، سیستمهای خنککننده
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از شمشها و ورقهای با کیفیت بالا مطابق استانداردهای بینالمللی
- برش و شکلدهی: برش دقیق با دستگاههای CNC و فرمدهی هیدرولیکی برای زانوهای بزرگ
- رزوهکاری: رزوههای استاندارد NPT، BSP، و BSPT با دستگاههای پیشرفته برای دقت بالا
- پرداخت سطح:
- سندبلاست با استاندارد SA 2.5 برای مصارف عمومی
- الکتروپولیش با زبری سطح Ra ≤ 0.6μm برای مصارف بهداشتی
- گالوانیزه گرم برای مقاومت در برابر خوردگی
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت رزوهها و خمش
- تست اولتراسونیک (UT) برای تشخیص عیوب داخلی
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست مغناطیسی (MT) برای مواد فرومغناطیس
- تستهای مخرب:
- تست کشش مطابق ASTM A370
- تست ضربه (Charpy V-Notch) برای بررسی مقاومت در برابر شکنندگی
- تست هیدرواستاتیک: انجام تست با فشار 1.5 برابر فشار کاری برای اطمینان از آببندی
- گواهینامهها: ارائه گواهیهای مواد (MTR) و استانداردهای ISO 9001:2015
⚙️ نکات نصب و بهرهبرداری
- رزوهکاری: استفاده از نوار تفلون یا مواد درزگیر (مانند PTFE) برای آببندی کامل
- روش اتصال:
- برای زانوهای فلزی: استفاده از آچار لولهگیر برای اتصال ایمن
- برای زانوهای پلیپروپیلن: اتصال با دستگاه فیوژن (اتو راکتی) برای آببندی کامل
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری برای بررسی نشتی یا ترک
- نگهداری: بررسی دورهای برای جلوگیری از خوردگی در محیطهای مرطوب یا شیمیایی
- توصیههای ایمنی: استفاده از تجهیزات حفاظت فردی (PPE) هنگام نصب یا بازرسی
📊 مقایسه با روشهای جایگزین
| پارامتر | زانو رزوهای | زانو جوشی | زانو فلنجی |
|---|---|---|---|
| افت فشار | 2-4% | 1-3% | 5-10% |
| هزینه نصب | پایین | متوسط | بالا |
| عمر مفید | 30+ سال | 25-30 سال | 20-25 سال |
| مقاومت در برابر خوردگی | بالا (بسته به جنس) | بالا | متوسط |
❓ سوالات متداول
- تفاوت زانو رزوهای 90 درجه و 45 درجه چیست؟ زانو 90 درجه برای تغییر جهت کامل (عمود) مناسب است، در حالی که زانو 45 درجه برای تغییرات تدریجیتر جریان استفاده میشود.
- آیا زانوهای رزوهای UPVC برای سیالات خورنده مناسب هستند؟ بله، زانوهای UPVC (مانند PN16) در برابر مواد شیمیایی اسیدی و قلیایی مقاومت بالایی دارند.
- حداکثر فشار کاری زانوهای رزوهای چقدر است؟ بسته به جنس و کلاس فشار، تا 400 بار (کلاس 6000) برای زانوهای فلزی و 20 بار برای زانوهای پلیپروپیلن.
- آیا امکان سفارش زانو با زوایای غیراستاندارد وجود دارد؟ بله، امکان تولید زانوهای سفارشی با استفاده از نرمافزارهای طراحی مانند AutoCAD و SolidWorks فراهم است.
- مدت زمان تحویل سفارشات چقدر است؟ برای محصولات موجود در انبار، 2-5 روز کاری و برای سفارشات سفارشی، 10-15 روز کاری.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش زانو رزوهای صنعتی، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 66568925-021
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: https://mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن و مقاوم در برابر ضربه
- ارائه گارانتی کیفیت 36 ماهه برای مصارف صنعتی
- مشاوره فنی رایگان برای انتخاب زانو مناسب با پروژه شما
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد
- امکان تولید زانوهای سفارشی با استفاده از نرمافزارهای طراحی مانند CAESAR II و ANSYS
- خدمات تعمیر و نگهداری در محل برای پروژههای بزرگ
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با بیش از دو دهه تجربه در تأمین اتصالات صنعتی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما با استفاده از فناوریهای پیشرفته و همکاری با تولیدکنندگان معتبر جهانی، محصولاتی با کیفیت بالا و خدمات مشتریان بینظیر ارائه میدهیم.
- تأمین مستقیم از تولیدکنندگان معتبر جهانی با استانداردهای ISO 9001:2015
- تیم مهندسی متخصص برای پشتیبانی فنی و طراحی پروژه
- انبار مجهز با موجودی بیش از 10,000 قطعه برای تأمین فوری
- امکان تولید زانوهای سفارشی با تلرانسهای دقیق
- ارائه نقشههای اجرایی (P&ID) و خدمات شبیهسازی با نرمافزارهای ANSYS و CAESAR II
- پشتیبانی 24/7 برای پروژههای حساس
🛠️ زانوهای رزوهای صنعتی مهر تجهیز جهان آفرین با طراحی مهندسیشده و کیفیت بینظیر، راهحلی ایمن و پایدار برای تغییر جهت خطوط لوله در صنایع حساس. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
