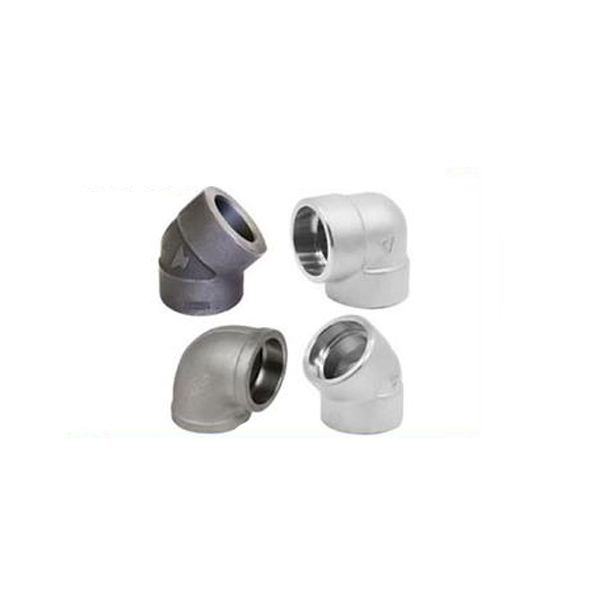

🔩 زانویی ساکتی صنعتی | راهحل مقاوم برای اتصالات لوله در سیستمهای پرفشار
شرکت مهر تجهیز جهان آفرین بهعنوان یکی از پیشگامان تأمین اتصالات صنعتی در ایران، انواع زانویی ساکتی (Socket Weld Elbow) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر ASME B16.11، ASTM A182، MSS-SP-97 و EN 10241 ارائه میدهد. زانوییهای ساکتی برای تغییر جهت جریان سیال در زوایای 45 و 90 درجه در خطوط لولهکشی با فشار بالا و سایزهای کوچک تا متوسط (تا 4 اینچ) طراحی شدهاند و به دلیل اتصال ساکتی (Socket Weld)، استحکام و آببندی فوقالعادهای در سیستمهای حساس مانند نفت و گاز، پتروشیمی، صنایع شیمیایی و تأسیسات صنعتی فراهم میکنند.
این اتصالات به دلیل طراحی فشرده و جوشکاری داخلی، برای کاربردهایی که نیاز به مقاومت بالا در برابر نشتی و ارتعاشات دارند، ایدهآل هستند. زانوییهای ساکتی در مقایسه با زانوییهای جوشی لب به لب (Butt Weld) نصب آسانتری دارند و برای سیستمهای با قطر کم و فشار بالا (تا کلاس 9000) مناسبتر هستند. با کاهش افت فشار (4-6%) و عمر مفید بیش از 20 سال، این محصولات انتخابی هوشمند برای پروژههای صنعتی هستند.
🌟 ویژگیهای کلیدی زانویی ساکتی
- انواع طراحی: زانویی 45 درجه، 90 درجه، زانویی کاهنده (Reducing Elbow)
- جنس مواد: استیل ضدزنگ (AISI 304, 316L)، کربن استیل (A105, A350 LF2)، داپلکس (UNS S31803, S32205)، آلیاژهای خاص (اینکونل 625، مونل 400)
- استاندارد تولید: ASME B16.11, ASTM A182, MSS-SP-97, EN 10241
- سایزهای موجود: ⅛” تا 4″ (DN6 تا DN100)
- فشار کاری: کلاس 3000، 6000، 9000 (PN200 تا PN600)
- اتصالات: ساکتی (Socket Weld)
- دمای کاری: -196°C تا +650°C (بسته به جنس مواد)
- کاربرد سیال: گاز، بخار، مایعات خورنده، سیالات بهداشتی، نفت خام، آب
- مزایا: کاهش افت فشار (4-6%)، نصب سریع و دقیق، مقاومت بالا در برابر نشتی، مناسب برای خطوط با ارتعاشات بالا
🔍 مشخصات فنی زانویی ساکتی
- نوع محصول: زانویی ساکتی (Socket Weld Elbow) 45 و 90 درجه، زانویی کاهنده
- سایز: ⅛” تا 4″ (DN6 تا DN100)
- فشار کاری: تا 600 بار (کلاس 9000)
- جنس مواد:
- استیل ضدزنگ: AISI 304, AISI 316L, A182 F304/F316
- کربن استیل: A105, A350 LF2
- داپلکس: UNS S31803, S32205
- آلیاژهای خاص: اینکونل 625، مونل 400، هاستلوی C276
- استاندارد طراحی: ASME B16.11, ASTM A182, MSS-SP-97, EN 10241
- تلرانس ابعادی:
- قطر داخلی سوکت: ±0.5mm
- عمق سوکت: ±0.3mm
- زاویه خمش: ±0.5 درجه
- پرداخت سطح: سندبلاست (SA 2.5)، الکتروپولیش (Ra ≤ 0.8μm برای مصارف بهداشتی)، پسیواسیون
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT)، اولتراسونیک (UT)، تست نفوذ مایع (PT)
- تست مخرب: تست کشش (ASTM A370)، تست خمش، تست ضربه (Charpy V-Notch)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- دمای کاری: -196°C تا +650°C (بسته به متریال)
- ضخامت دیواره: Sch 40, Sch 80, Sch 160, XXS
💲 لیست قیمت زانویی ساکتی استیل 304 (کلاس 3000)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| ½” | 90 درجه | 0.08 | 180,000 |
| 1″ | 90 درجه | 0.15 | 280,000 |
| 2″ | 45 درجه | 0.40 | 600,000 |
| 3″ | 90 درجه | 1.20 | 1,800,000 |
| 4″ | 90 درجه | 2.10 | 2,500,000 |
📊 لیست قیمت زانویی ساکتی کربن استیل (کلاس 6000)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| ½” | 90 درجه | 0.10 | 150,000 |
| 1″ | 45 درجه | 0.18 | 250,000 |
| 2″ | 90 درجه | 0.50 | 700,000 |
| 3″ | 90 درجه | 1.50 | 2,000,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای زانوییهای با سایزهای خاص، مواد خاص (مانند داپلکس یا اینکونل) یا کلاسهای فشار بالاتر، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای زانویی ساکتی
- صنایع نفت و گاز: خطوط انتقال گاز طبیعی، سیستمهای تزریق شیمیایی، خطوط فشار بالا در پالایشگاهها
- صنایع شیمیایی: انتقال سیالات خورنده (اسیدها، بازها)، سیستمهای فرآیند شیمیایی، مخازن تحت فشار
- صنایع غذایی و دارویی: خطوط انتقال سیالات بهداشتی، سیستمهای شستشوی در محل (CIP)، خطوط آب فوق خالص (WFI)
- تأسیسات صنعتی: سیستمهای بخار، خطوط هوای فشرده، سیستمهای هیدرولیک
- صنایع دریایی: خطوط لولهکشی در کشتیها و سکوهای نفتی با استاندارد NACE MR0175
- صنایع انرژی: نیروگاههای حرارتی، سیستمهای خنککننده، خطوط انتقال بخار و آب گرم
- صنایع آب و فاضلاب: سیستمهای پمپاژ، خطوط توزیع آب، سیستمهای تصفیه
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از مواد با کیفیت بالا (استیل ضدزنگ، کربن استیل، آلیاژهای خاص) مطابق استانداردهای ASTM A182 و ASME
- فورجینگ: فورج گرم برای دستیابی به استحکام بالا و ساختار یکنواخت
- ماشینکاری:
- ماشینکاری دقیق سوکت با دستگاههای CNC برای تلرانسهای استاندارد
- ایجاد زاویه دقیق (45 یا 90 درجه) با دستگاههای تراش پیشرفته
- جوشکاری:
- جوشکاری TIG (GTAW) برای اتصال دقیق و آببندی کامل
- جوشکاری SMAW برای کاربردهای خاص با فشار بالا
- پرداخت سطح:
- سندبلاست با استاندارد SA 2.5 برای مصارف عمومی
- الکتروپولیش با زبری سطح Ra ≤ 0.8μm برای کاربردهای بهداشتی
- پسیواسیون برای افزایش مقاومت در برابر خوردگی
- عملیات حرارتی: آنیلینگ یا نرمالایزینگ برای کاهش تنشهای داخلی
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت جوش
- تست اولتراسونیک (UT) برای تشخیص عیوب داخلی
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست مغناطیسی (MT) برای مواد فرومغناطیس
- تستهای مخرب:
- تست کشش (ASTM A370) برای بررسی استحکام کششی
- تست خمش برای ارزیابی انعطافپذیری
- تست ضربه (Charpy V-Notch) برای بررسی مقاومت در برابر شکنندگی
- تست هیدرواستاتیک: انجام تست با فشار 1.5 برابر فشار کاری برای اطمینان از مقاومت در برابر نشتی
- بازرسی ابعادی: بررسی دقیق ابعاد سوکت، زاویه خمش و تلرانسها با ابزارهای کالیبرهشده
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی لوله: اطمینان از تمیز بودن سطح لوله و سوکت برای جلوگیری از نقص در جوشکاری
- جوشکاری:
- استفاده از الکترود E308L یا E309L برای اتصال استیل ضدزنگ به کربن استیل
- جوشکاری TIG برای کاربردهای بهداشتی و سیالات حساس
- رعایت فاصله مناسب (1.6-2.4mm) بین لوله و سوکت برای انبساط حرارتی
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری (Visual Inspection) برای اطمینان از عدم وجود ترک یا نشتی
- تست نفوذ مایع (PT) برای بررسی کیفیت جوش
- نگهداری:
- بررسی دورهای برای جلوگیری از خوردگی در محیطهای مرطوب یا خورنده
- استفاده از پوششهای محافظ (مانند اپوکسی) در محیطهای با خوردگی بالا
- تمیزکاری منظم در کاربردهای بهداشتی (CIP)
- نکات ایمنی: استفاده از تجهیزات حفاظت فردی (PPE) هنگام جوشکاری و نصب
📊 مقایسه با روشهای جایگزین
| پارامتر | زانویی ساکتی | زانویی جوشی | زانویی رزوهای |
|---|---|---|---|
| افت فشار | 4-6% | 3-5% | 15-20% |
| هزینه نصب | متوسط | متوسط | پایین |
| عمر مفید | 20+ سال | 25+ سال | 5-10 سال |
| مقاومت در برابر خوردگی | بالا (بسته به جنس) | بالا | پایین |
| مناسب برای فشار بالا | بله (تا کلاس 9000) | بله | خیر |
❓ سوالات متداول
- تفاوت زانویی ساکتی با زانویی جوشی چیست؟
زانویی ساکتی برای لولههای با قطر کوچک (تا 4 اینچ) و فشار بالا مناسب است و نصب آسانتری دارد، در حالی که زانویی جوشی برای سایزهای بزرگتر و کاربردهای عمومیتر استفاده میشود. - آیا زانویی ساکتی برای سیالات خورنده مناسب است؟
بله، زانوییهای ساختهشده از استیل ضدزنگ (AISI 316L) یا آلیاژهای خاص (مانند هاستلوی) برای سیالات خورنده ایدهآل هستند. - چه استانداردهایی برای زانویی ساکتی استفاده میشود؟
استانداردهای اصلی شامل ASME B16.11، ASTM A182، MSS-SP-97 و EN 10241 هستند. - آیا زانویی ساکتی برای صنایع غذایی مناسب است؟
بله، زانوییهای استیل ضدزنگ با پرداخت سطح الکتروپولیش (Ra ≤ 0.8μm) برای کاربردهای بهداشتی مناسب هستند. - چگونه میتوان زانویی ساکتی با مشخصات سفارشی سفارش داد؟
برای زانوییهای با سایز، متریال یا کلاس فشار خاص، با تیم فروش تماس بگیرید تا بر اساس نیاز شما تولید شود.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش زانویی ساکتی، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن و استاندارد
- ارائه گارانتی کیفیت 24 ماهه برای مصارف عمومی
- مشاوره فنی رایگان برای انتخاب زانویی مناسب با پروژه شما
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند NACE MR0175 برای کاربردهای دریایی)
- امکان تأمین زانوییهای سفارشی با مشخصات خاص با استفاده از نرمافزارهای طراحی مانند CAESAR II و ANSYS
- ارائه خدمات بازرسی و تعمیر در محل برای پروژههای بزرگ
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با سالها تجربه در تأمین اتصالات صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولات با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی با گواهینامههای ISO 9001 و API
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ (پالایشگاهها، نیروگاهها، تصفیهخانهها)
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی زانوییهای ساکتی با متریال یا کلاس فشار خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات مشاوره مهندسی
- تعهد به تحویل بهموقع و پشتیبانی پس از فروش
🛠️ زانویی ساکتی با طراحی مهندسیشده و کیفیت بالا، راهحلی ایدهآل برای تغییر جهت جریان در خطوط لوله با فشار بالا. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
