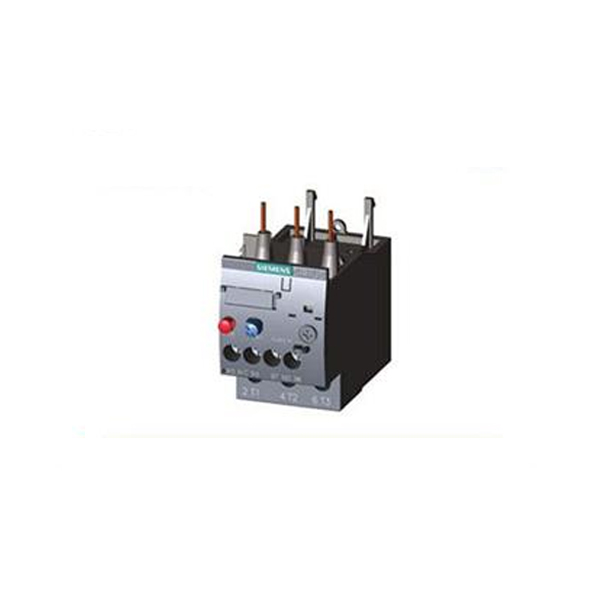

🔩 بیمتال زیمنس | حفاظت پیشرفته برای موتورهای الکتریکی
شرکت مهر تجهیز جهان آفرین بهعنوان یکی از تأمینکنندگان برجسته تجهیزات برق صنعتی در ایران، بیمتالهای زیمنس (Siemens Thermal Overload Relay) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر IEC 60947-4-1، UL، CSA، CCC و CE ارائه میدهد. این بیمتالها (رلههای حرارتی) برای حفاظت از موتورهای الکتریکی در برابر اضافهبار، قطع فاز، و عدم تعادل فاز طراحی شدهاند و با رنج جریانی گسترده (0.11 تا 100 آمپر)، دقت بالا، و طراحی ماژولار، گزینهای ایدهآل برای صنایع مختلف از جمله نفت و گاز، پتروشیمی، کارخانههای تولیدی، و تأسیسات ساختمانی هستند. بیمتالهای زیمنس در سریهای اصلی 3RU (برای کنتاکتورهای SIRIUS) و 3UA (برای مدلهای قدیمیتر) تولید میشوند و با کنتاکتورهای زیمنس (سری 3RT) کاملاً سازگار هستند.
توضیحات کوتاه محصول: بیمتال زیمنس یک رله حرارتی است که از دو فلز با ضرایب انبساط حرارتی متفاوت (معمولاً آهن و برنج) تشکیل شده و با افزایش دما تغییر شکل داده و مدار را قطع میکند. این محصول برای حفاظت از موتورهای الکتریکی در برابر اضافهبار و قطع فاز طراحی شده و با رنج جریانی 0.11 تا 100 آمپر، در سریهای 3RU و 3UA عرضه میشود.
🌟 ویژگیهای کلیدی بیمتال زیمنس
- انواع سری: 3RU (برای کنتاکتورهای SIRIUS سری 3RT)، 3UA (برای مدلهای قدیمیتر)
- رنج جریانی: 0.11 تا 100 آمپر (3RU211: 0.11-16 آمپر، 3RU212: 1.8-40 آمپر، 3RU213: 22-80 آمپر، 3RU214: 28-100 آمپر)
- ولتاژ عایقی (Ui): تا 690 ولت AC
- استانداردهای تولید: IEC 60947-4-1، UL، CSA، CCC، CE
- دمای کاری: -20°C تا +60°C
- عمر مکانیکی: تا 10 میلیون سیکل
- عمر الکتریکی: تا 1 میلیون سیکل (بسته به جریان و بار)
- حفاظت: اضافهبار، قطع فاز، عدم تعادل فاز (تا 50% اختلاف جریان)
- زمان واکنش: قطع مدار در 2 ثانیه برای جریان 10 برابر نامی (کلاس تریپ 10)
- مزایا: دقت بالا (±5%)، طراحی فشرده، قابلیت تنظیم جریان از راه دور، ریست دستی/اتوماتیک، نصب آسان روی ریل DIN یا کنتاکتور، مقاومت در برابر رطوبت (تا 95%) و گردوغبار (IP20)، تحمل جریان اتصال کوتاه تا 100 کیلوآمپر، سازگاری با سیستمهای SIRIUS، عملکرد بدون اختلال در دماهای بالا
🔍 مشخصات فنی بیمتال زیمنس
- نوع محصول: رله حرارتی (Thermal Overload Relay)
- رنج جریانی:
- 3RU211 (سایز S00): 0.11 تا 16 آمپر
- 3RU212 (سایز S0): 1.8 تا 40 آمپر
- 3RU213 (سایز S2): 22 تا 80 آمپر
- 3RU214 (سایز S3): 28 تا 100 آمپر
- 3UA: 0.12 تا 100 آمپر (مدلهای قدیمیتر)
- کنتاکتها:
- کنتاکتهای فرمان: 1NO+1NC (باز و بسته، کنتاکتهای 95-96 برای قطع، 97-98 برای آلارم)
- تیغههای مسی با پوشش ضدخوردگی
- ترمینالهای خروجی برای اتصال به بار
- ولتاژ نامی: 230V، 400V، 690V
- فرکانس کاری: 50/60 هرتز
- جنس بدنه: پلاستیک مقاوم در برابر حرارت (PA66، UL94 V-0)
- تنظیم جریان: پیچ تنظیم با دقت ±5%
- تلرانس دمایی: ±10% در دمای محیط
- تست و بازرسی:
- تست غیرمخرب: تست دیالکتریک (2 کیلوولت، 1 دقیقه)، تست مقاومت عایقی (IEC 60255)
- تست مخرب: تست استقامت مکانیکی (IEC 60068)
- تست محیطی: مقاومت در برابر رطوبت (تا 95%)، گردوغبار (IP20)، شوکهای مکانیکی (IEC 60068-2-27)
- ابعاد و وزن:
- 3RU211 (0.11-16 آمپر): عرض 45 میلیمتر، وزن 0.15 کیلوگرم
- 3RU212 (1.8-40 آمپر): عرض 55 میلیمتر، وزن 0.25 کیلوگرم
- 3RU213 (22-80 آمپر): عرض 70 میلیمتر، وزن 0.4 کیلوگرم
- 3RU214 (28-100 آمپر): عرض 80 میلیمتر، وزن 0.6 کیلوگرم
- لوازم جانبی: کنتاکتهای کمکی، آداپتور DIN-Rail، کاور محافظ پیچ تنظیم، کیتهای اتصال برای کنتاکتورهای 3RT
💲 لیست قیمت بیمتال زیمنس سری 3RU (سال 1404)
| مدل | رنج جریانی (آمپر) | کنتاکتور سازگار | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 3RU2116-0FB0 | 0.4-0.63 | 3RT201 | 0.15 | 1,800,000 |
| 3RU2116-0HB0 | 1.6-2.5 | 3RT201 | 0.15 | 1,900,000 |
| 3RU2116-0KB0 | 4-6.3 | 3RT201 | 0.15 | 2,000,000 |
| 3RU2126-1NB0 | 9-13 | 3RT202 | 0.25 | 2,500,000 |
| 3RU2126-4AB0 | 12-18 | 3RT202 | 0.25 | 2,700,000 |
| 3RU2136-4QB0 | 17-25 | 3RT203 | 0.4 | 3,500,000 |
| 3RU2146-4RB0 | 70-80 | 3RT204 | 0.6 | 5,500,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای سفارشات تکی بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای بیمتالهای سری 3UA یا رنجهای جریانی خاص، لطفاً استعلام کنید.
- قیمتها ممکن است با توجه به نوسانات نرخ ارز تغییر کنند. برای قیمت بهروز، با شماره 02166568925 تماس بگیرید.
🌐 کاربردهای بیمتال زیمنس
- صنایع نفت و گاز: حفاظت از پمپها، کمپرسورها، و سیستمهای تقویت فشار
- صنایع پتروشیمی: مدیریت موتورهای فرآیندهای شیمیایی
- کارخانههای تولیدی: حفاظت از نوار نقاله، رباتهای صنعتی، و تجهیزات خط تولید
- تأسیسات ساختمانی: کنترل موتورهای آسانسور، تهویه، و پمپهای آتشنشانی
- صنایع آب و فاضلاب: حفاظت از پمپهای تصفیه
- صنایع کشاورزی: مدیریت پمپهای آبیاری
- اتوماسیون صنعتی: حفاظت موتورها در تابلوهای برق و سیستمهای PLC
- صنایع هوافضا و خودروسازی: کنترل دما در تجهیزات حساس
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: تیغههای بیمتال (آهن و برنج) با خلوص بالا و پلاستیک PA66 مقاوم در برابر حرارت
- ساخت تیغهها: پرس دقیق با تکنولوژی CNC برای حساسیت حرارتی
- مونتاژ کنتاکتها: آلیاژ نقره برای کاهش مقاومت تماسی
- پوششدهی: پوشش ضدخوردگی (ASTM B117)
- مونتاژ نهایی: مونتاژ اتوماتیک با بازرسی بصری
- کالیبراسیون: تنظیم دقیق رنج جریانی
کنترل کیفیت
- تستهای غیرمخرب:
- تست دیالکتریک: 2 کیلوولت، 1 دقیقه
- تست مقاومت عایقی: IEC 60255
- تست حساسیت حرارتی: واکنش در 2 ثانیه برای جریان 10 برابر
- تستهای مخرب:
- تست استقامت مکانیکی: 10 میلیون سیکل
- تست استقامت الکتریکی: 1 میلیون سیکل
- تست محیطی:
- مقاومت در برابر رطوبت: 95% (IEC 60068-2-30)
- مقاومت در برابر گردوغبار: IP20
- مقاومت در برابر شوک: IEC 60068-2-27
⚙️ نکات نصب و بهرهبرداری
- نصت: اتصال مستقیم به کنتاکتورهای زیمنس (3RT) یا روی ریل DIN با آداپتور
- تنظیم جریان: پیچ تنظیم را 10% بالاتر از جریان نامی موتور تنظیم کنید
- سیمکشی:
- کابل با مقطع مناسب (تا 16 میلیمتر مربع برای مدلهای 100 آمپر)
- گشتاور ترمینال: تا 4.5 نیوتنمتر (مدلهای 100 آمپر)
- بازرسی:
- تست با دکمه Test برای قطع اضطراری
- کنترل دمای بیمتال پس از 1 ساعت (حداکثر 50°C)
- نگهداری:
- تمیزکاری کنتاکتها با الکل ایزوپروپیل
- بررسی دورهای پیچ تنظیم
- نکته ایمنی: برای حفاظت در برابر اتصال کوتاه، از کلید بریکر یا فیوز مینیاتوری استفاده کنید.
📊 مقایسه با روشهای جایگزین
| پارامتر | بیمتال زیمنس | کلید حرارتی MPCB | فیوز |
|---|---|---|---|
| رنج جریانی | 0.11-100 آمپر | 0.1-100 آمپر | 1-400 آمپر |
| حفاظت | اضافهبار، قطع فاز | اضافهبار، اتصال کوتاه | اتصال کوتاه |
| زمان واکنش | 2 ثانیه (10x جریان) | 0.1-2 ثانیه | کمتر از 0.1 ثانیه |
| عمر مفید | 10 میلیون سیکل | 5 میلیون سیکل | یکبار مصرف |
❓ سؤالات متداول
- بیمتال زیمنس برای چه کاربردهایی مناسب است؟
حفاظت از موتورهای الکتریکی در برابر اضافهبار و قطع فاز در صنایع نفت و گاز، پتروشیمی، و تولید. - تفاوت سری 3RU و 3UA چیست؟
سری 3RU برای کنتاکتورهای مدرن SIRIUS (3RT) با طراحی ماژولار و سری 3UA برای مدلهای قدیمیتر طراحی شدهاند. - آیا با کنتاکتورهای برندهای دیگر سازگار است؟
بله، اما برای عملکرد بهینه، استفاده با کنتاکتورهای زیمنس توصیه میشود. - مدت زمان گارانتی چقدر است؟
12 ماه برای مصارف عمومی. - چگونه جریان را تنظیم کنیم؟
پیچ تنظیم را 10% بالاتر از جریان نامی موتور قرار دهید. - آیا در محیطهای مرطوب کار میکند؟
بله، با استاندارد IP20 و مقاومت در برابر رطوبت تا 95% مناسب است.
📦 سفارش و استعلام قیمت
برای مشاوره فنی، استعلام قیمت، دانلود کاتالوگ، و ثبت سفارش، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
- 📞 شماره تماس: 02166568925
- 📩 ایمیل: sales@mehr-tajhiz.ir
- 🌐 فرم سفارش آنلاین: mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران
- گارانتی کیفیت 12 ماهه
- مشاوره فنی رایگان
- تضمین اصالت کالا با گواهینامههای استاندارد
- امکان تأمین بیمتالهای سفارشی
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با سالها تجربه و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است.
- تأمین مستقیم از کارخانهها
- تیم فنی متخصص
- انبار مجهز برای تأمین فوری
- تعهد به رضایت مشتری
🛠️ بیمتالهای زیمنس با دقت بالا، طراحی ماژولار، و عملکرد قابل اعتماد، راهحلی ایدهآل برای حفاظت موتورها هستند. برای اطلاعات بیشتر با ما تماس بگیرید.
