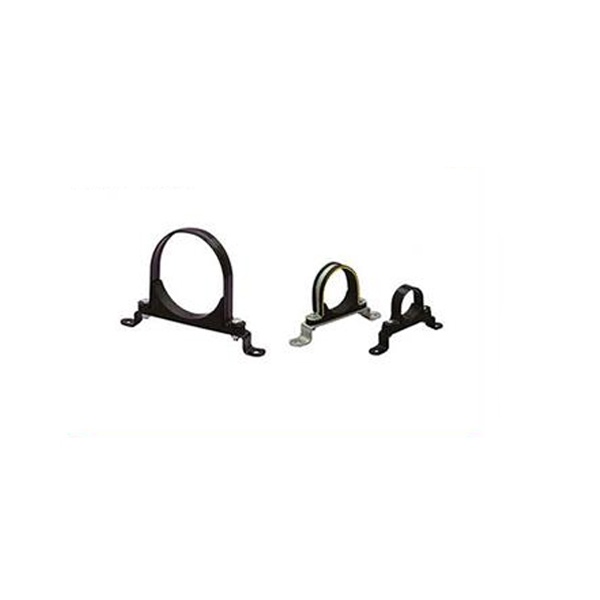

🔩 بست پایه دار صنعتی | راهحل مطمئن برای تثبیت و پشتیبانی لولهها در سیستمهای صنعتی
شرکت مهر تجهیز جهان آفرین، یکی از پیشگامان تأمین اتصالات و تجهیزات صنعتی در ایران، مجموعهای گسترده از بستهای پایه دار (Base-Mounted Pipe Clamp) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر DIN 3015، ASME B31.1، ASTM A240 و ISO 9001 ارائه میدهد. این محصولات برای تثبیت و پشتیبانی لولهها در سیستمهای لولهکشی با سایزهای متنوع (¼” تا 24″) طراحی شدهاند و به دلیل ساختار مستحکم و نصب آسان، راهحلی ایمن و کارآمد برای صنایع حساس مانند نفت و گاز، پتروشیمی، تأسیسات ساختمانی، صنایع HVAC (گرمایش، تهویه و تهویه مطبوع)، و سیستمهای آب و فاضلاب فراهم میکنند.
بستهای پایه دار با طراحی مهندسیشده، امکان تثبیت لولهها روی سطوح مختلف (کف، دیوار یا سقف) را فراهم میکنند و از ارتعاشات، جابجایی و تنشهای حرارتی در سیستمهای لولهکشی جلوگیری میکنند. این بستها با مواد با کیفیت مانند استیل ضدزنگ، کربن استیل گالوانیزه و پلاستیک تقویتشده تولید میشوند و با مقاومت بالا در برابر خوردگی و شرایط محیطی سخت، عمر مفید بیش از 20 سال را ارائه میدهند. بستهای پایه دار در انواع تکپایه، دوپایه و با روکشهای عایق (مانند لاستیک EPDM) برای کاربردهای خاص عرضه میشوند.
🌟 ویژگیهای کلیدی بست پایه دار
- انواع طراحی: بست تکپایه، بست دوپایه، بست با روکش عایق (EPDM یا سیلیکون)، بست سنگین (Heavy Duty)
- جنس مواد: استیل ضدزنگ (AISI 304, 316)، کربن استیل گالوانیزه (ASTM A36)، پلیپروپیلن تقویتشده، آلومینیوم
- استاندارد تولید: DIN 3015, ASME B31.1, ASTM A240, ISO 9001, BS 3974
- سایزهای موجود: ¼” تا 24″ (DN8 تا DN600)
- ظرفیت بار: تا 5000 نیوتن (بسته به نوع و سایز)
- پوشش: گالوانیزه گرم، پوشش اپوکسی، پسیواسیون (برای استیل ضدزنگ)
- دمای کاری: -40°C تا +200°C (بسته به جنس مواد و روکش)
- کاربرد: لولههای آب، گاز، بخار، سیالات شیمیایی، سیستمهای HVAC، خطوط آتشنشانی
- مزایا: نصب سریع، مقاومت در برابر ارتعاشات، کاهش تنشهای حرارتی، قابلیت تنظیم، عمر مفید طولانی
🔍 مشخصات فنی بست پایه دار
- نوع محصول: بست پایه دار (Base-Mounted Pipe Clamp) تکپایه و دوپایه
- سایز: ¼” تا 24″ (DN8 تا DN600)
- ظرفیت بار: 500 تا 5000 نیوتن (بسته به طراحی)
- جنس مواد:
- استیل ضدزنگ: AISI 304, AISI 316, A240
- کربن استیل: ASTM A36 با پوشش گالوانیزه
- پلاستیک: پلیپروپیلن تقویتشده، پلیآمید
- آلومینیوم: ASTM B221
- استاندارد طراحی: DIN 3015, ASME B31.1, ASTM A240, ISO 9001, BS 3974
- تلرانس ابعادی:
- قطر داخلی بست: ±0.5mm
- ضخامت بدنه: ±0.2mm
- ابعاد پایه: ±0.3mm
- پرداخت سطح:
- گالوانیزه گرم (ضخامت 50-70 میکرومتر)
- پوشش اپوکسی (ضخامت 80-120 میکرومتر)
- پسیواسیون برای استیل ضدزنگ
- تست و بازرسی:
- تست بار (Load Test) برای اطمینان از ظرفیت تحمل
- تست خوردگی (Salt Spray Test) مطابق ASTM B117
- بازرسی بصری برای بررسی کیفیت پوشش و جوش
- دمای کاری: -40°C تا +200°C (با روکش EPDM تا +120°C)
- روکش عایق: لاستیک EPDM، سیلیکون، نئوپرن (برای کاهش ارتعاش و محافظت از لوله)
💲 لیست قیمت بست پایه دار استیل 304
| سایز لوله (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| ½” | تکپایه | 0.08 | 100,000 |
| 1″ | تکپایه با روکش EPDM | 0.12 | 150,000 |
| 2″ | دوپایه | 0.25 | 300,000 |
| 4″ | دوپایه سنگین | 0.60 | 600,000 |
| 6″ | دوپایه با روکش EPDM | 1.20 | 1,200,000 |
📊 لیست قیمت بست پایه دار کربن استیل گالوانیزه
| سایز لوله (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| ½” | تکپایه | 0.07 | 80,000 |
| 1″ | تکپایه | 0.10 | 120,000 |
| 2″ | دوپایه | 0.22 | 250,000 |
| 4″ | دوپایه سنگین | 0.55 | 500,000 |
| 6″ | دوپایه | 1.10 | 1,000,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه (تا 15%) اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای بستهای پایه دار با سایزهای خاص، متریال خاص (مانند آلومینیوم یا پلیپروپیلن) یا روکشهای سفارشی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای بست پایه دار
- صنایع نفت و گاز: تثبیت لولههای انتقال نفت خام، گاز طبیعی، خطوط ابزار دقیق
- تأسیسات ساختمانی: پشتیبانی لولههای آبرسانی، گرمایش و سرمایش، سیستمهای آتشنشانی
- صنایع HVAC: تثبیت لولههای سیستمهای تهویه مطبوع، کانالهای هوا
- صنایع شیمیایی: پشتیبانی لولههای انتقال سیالات غیرخورنده یا ملایم
- صنایع آب و فاضلاب: تثبیت خطوط توزیع آب، سیستمهای تصفیه، خطوط پمپاژ
- صنایع دریایی: تثبیت لولهها در کشتیها و سکوهای نفتی با مقاومت در برابر شرایط مرطوب
- صنایع عمومی: پشتیبانی لولهها در سیستمهای هیدرولیک، پنوماتیک و خطوط موقت
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از ورقها و پروفیلهای با کیفیت بالا (استیل ضدزنگ، کربن استیل، پلاستیک تقویتشده) مطابق استانداردهای ASTM A240 و DIN
- برش و فرمدهی:
- برش دقیق با دستگاههای لیزر یا پلاسما CNC
- پرس هیدرولیک برای فرمدهی بدنه و پایه بست
- جوشکاری (برای بستهای فلزی):
- جوشکاری MIG (GMAW) برای اتصال پایه و بدنه
- جوشکاری TIG (GTAW) برای بستهای استیل ضدزنگ
- پرداخت سطح:
- گالوانیزه گرم برای کربن استیل (ضخامت 50-70 میکرومتر)
- پوشش اپوکسی برای مقاومت در برابر خوردگی
- پسیواسیون برای استیل ضدزنگ
- مونتاژ: افزودن روکشهای عایق (EPDM، سیلیکون) و پیچهای تنظیم
- عملیات حرارتی: تمپرینگ برای کربن استیل جهت افزایش استحکام
کنترل کیفیت
- تستهای غیرمخرب:
- تست نفوذ مایع (PT) برای بررسی کیفیت جوش
- تست خوردگی (Salt Spray Test) مطابق ASTM B117
- بازرسی بصری برای بررسی کیفیت پوشش و مونتاژ
- تستهای مخرب:
- تست بار (Load Test) برای ارزیابی ظرفیت تحمل
- تست کشش برای بررسی استحکام مواد
- بازرسی ابعادی: بررسی دقیق ابعاد بست و پایه با ابزارهای کالیبرهشده
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی سطح: تمیز کردن سطح نصب (کف، دیوار یا سقف) برای اطمینان از استحکام اتصال
- نصب:
- استفاده از انکر بولت یا رولپلاگ مناسب برای تثبیت پایه بست
- تنظیم گشتاور پیچها (20-50 Nm بسته به سایز) برای جلوگیری از شل شدن
- اطمینان از تراز بودن بست برای توزیع یکنواخت بار
- بازرسی پس از نصب:
- بررسی بصری برای اطمینان از محکم بودن پیچها و عدم جابجایی لوله
- تست ارتعاش برای کاربردهای پرفشار یا دینامیک
- بررسی روکش عایق برای جلوگیری از تماس مستقیم فلز با لوله
- نگهداری:
- بررسی دورهای پیچها و پوششها برای جلوگیری از خوردگی
- تعویض روکشهای عایق در صورت فرسودگی
- تمیزکاری بستها در محیطهای مرطوب یا خورنده
- نکات ایمنی: استفاده از دستکش، عینک ایمنی و تجهیزات حفاظت فردی (PPE) هنگام نصب
📊 مقایسه با روشهای جایگزین
| پارامتر | بست پایه دار | بست آویز | پایه لوله (Pipe Support) |
|---|---|---|---|
| هزینه نصب | متوسط | پایین | بالا |
| عمر مفید | 20+ سال | 10-15 سال | 25+ سال |
| مقاومت در برابر خوردگی | بالا (بسته به جنس) | متوسط | بالا |
| مناسب برای ارتعاشات | بله | خیر | بله |
| نصب روی کف | بله | خیر | بله |
❓ سوالات متداول
- تفاوت بست پایه دار تکپایه و دوپایه چیست؟
بست تکپایه برای لولههای سبکتر و بارهای کمتر مناسب است، در حالی که بست دوپایه برای لولههای سنگینتر و کاربردهای پرفشار طراحی شده است. - آیا بست پایه دار برای محیطهای خورنده مناسب است؟
بله، بستهای استیل ضدزنگ (AISI 316) یا کربن استیل با پوشش گالوانیزه گرم برای محیطهای خورنده ایدهآل هستند. - چه استانداردهایی برای بست پایه دار استفاده میشود؟
استانداردهای اصلی شامل DIN 3015، ASME B31.1، ASTM A240 و ISO 9001 هستند. - آیا بست پایه دار برای سیستمهای HVAC مناسب است؟
بله، بستهای با روکش EPDM برای کاهش ارتعاشات و محافظت از لولهها در سیستمهای HVAC بسیار مناسب هستند. - چگونه میتوان بست پایه دار با مشخصات سفارشی سفارش داد؟
برای بستهای با سایز، متریال یا روکش خاص، با تیم فروش تماس بگیرید تا محصول بر اساس نیاز شما تولید شود.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش بست پایه دار، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن و استاندارد
- ارائه گارانتی کیفیت 18 ماهه برای مصارف عمومی
- مشاوره فنی رایگان برای انتخاب بست مناسب با پروژه شما
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند DIN 3015)
- امکان تأمین بستهای سفارشی با متریال یا روکش خاص
- ارائه خدمات بازرسی و پشتیبانی فنی در محل برای پروژههای بزرگ
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با سالها تجربه در تأمین اتصالات و تجهیزات صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولات با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی با گواهینامههای ISO 9001
- تیم فنی متخصص برای پشتیبانی پروژههای تأسیساتی و صنعتی
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی بستهای پایه دار با متریال یا مشخصات خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات مشاوره مهندسی
- تعهد به تحویل بهموقع و پشتیبانی پس از فروش
🛠️ بست پایه دار با طراحی مهندسیشده و کیفیت بالا، راهحلی ایمن برای تثبیت و پشتیبانی لولهها در سیستمهای صنعتی. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
