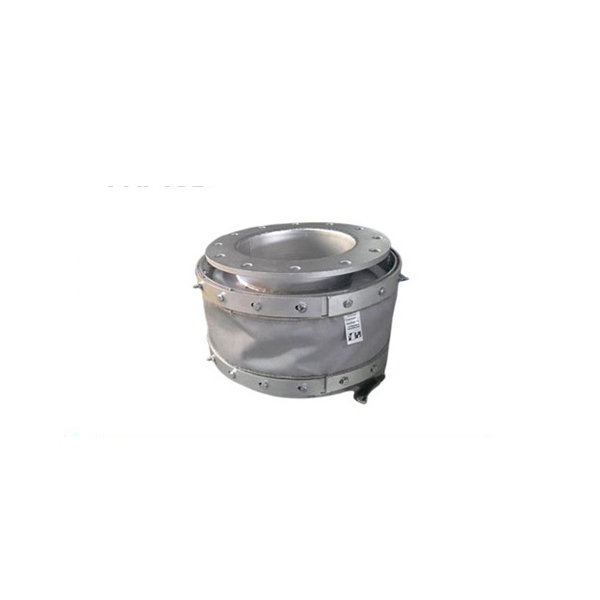

🔩 اتصالات پارچهای ارتعاشات صنعتی ایران | راهحل انعطافپذیر برای دفع ارتعاشات و جابجایی در داکتهای صنعتی
شرکت مهر تجهیز جهان آفرین، بهعنوان نماینده رسمی ارتعاشات صنعتی ایران، اتصالات پارچهای این برند را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر FPA (Fluid Power Association)، ASME B16.9، DIN EN 13461، و استانداردهای EJMA ارائه میدهد. این اتصالات برای دفع ارتعاشات، جبران جابجایی در تمامی راستاها، و انتقال جریانهای گازی یا دمای بالا در داکتهای دود و هوا طراحی شدهاند. اتصالات پارچهای ارتعاشات صنعتی ایران به دلیل وزن کم (تا 70% سبکتر از اتصالات فلزی)، انعطافپذیری بالا، و عدم انتقال نیروی فنریت به داکتها، گزینهای ایدهآل برای صنایع نفت و گاز، پتروشیمی، سیمان، فولاد، و نیروگاهها هستند. این محصولات با تحمل دمایی از -50°C تا +1000°C و فشارهای -0.5 تا +0.5 بار، عملکردی قابل اعتماد در شرایط سخت ارائه میدهند.
🌟 ویژگیهای کلیدی اتصالات پارچهای ارتعاشات صنعتی ایران
- انواع مدلها:
- نوع L: برای انتقال هوا
- نوع R: برای گازهای ناشی از احتراق
- مدلهای مدولار سفارشی بر اساس نیاز پروژه
- جنس مواد:
- پارچههای صنعتی: برزنت نسوز چندلایه، فایبرگلاس با پوشش سیلیکون یا PTFE، پارچههای سرامیکی مقاوم در برابر حرارت
- تقویتکننده: مشهای فلزی (استیل ضدزنگ AISI 304/316) یا الیاف آرامید
- فلنجها یا قابها: کربن استیل (A234 WPB)، استیل ضدزنگ (AISI 304/316)، یا آلیاژهای خاص
- استاندارد تولید: FPA، ASME B16.9، DIN EN 13461، EJMA، ISO 9001، ISO 14001
- سایزهای موجود: DN50 تا DN3000 (سفارشی بر اساس نیاز پروژه)
- فشار کاری: -0.5 تا +0.5 بار (سفارشی تا ±1 بار)
- دمای کاری: -50°C تا +1000°C (بسته به نوع پارچه)
- کاربرد سیال: هوا، دود، گازهای احتراق، بخار، سیالات گازی با ذرات معلق
- مزایا:
- کاهش ارتعاشات تا 95%
- وزن سبک (تا 70% سبکتر از اتصالات فلزی)
- جبران جابجایی محوری، جانبی، و زاویهای
- مقاومت در برابر خوردگی و مواد شیمیایی
- نصب سریع و کاهش هزینههای ساپورت
- عمر مفید 10-15 سال در شرایط استاندارد
🔍 مشخصات فنی اتصالات پارچهای
- نوع محصول: اتصالات پارچهای نوع L (هوا)، نوع R (گازهای احتراق)، مدلهای مدولار
- سایز: DN50 تا DN3000 (سفارشی)
- فشار کاری: -0.5 تا +0.5 بار; سفارشی تا ±1 بار
- جنس مواد:
- پارچه: برزنت نسوز چندلایه، فایبرگلاس با پوشش سیلیکون/PTFE، پارچه سرامیکی
- فلنج/قاب: کربن استیل (A234 WPB)، استیل ضدزنگ (AISI 304/316)
- تقویتکننده: مش استیل یا الیاف آرامید
- استاندارد طراحی: FPA، ASME B16.9، DIN EN 13461، EJMA
- تلرانس ابعادی:
- قطر خارجی: ±2.0mm
- طول: ±3.0mm
- ضخامت پارچه: ±5%
- پرداخت سطح:
- فلنجها: سندبلاست (SA 2.5)، پوشش اپوکسی یا گالوانیزه گرم
- پارچه: پوششهای مقاوم در برابر حرارت و مواد شیمیایی
- تست و بازرسی:
- تست غیرمخرب: تست نفوذ مایع (PT)، تست بصری
- تست مخرب: تست کشش پارچه (ASTM D5034)، تست مقاومت حرارتی
- تست عملکرد: تست فشار (تا 1.2 برابر فشار کاری)، تست دمایی
- نرخ انعطافپذیری: جابجایی محوری تا 100 میلیمتر، جابجایی جانبی تا 50 میلیمتر، جابجایی زاویهای تا 15 درجه
💲 لیست قیمت اتصالات پارچهای نوع L (هوا، دمای تا 500°C)
| سایز (DN) | جنس پارچه | جنس فلنج | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| DN100 | فایبرگلاس/سیلیکون | کربن استیل | 3.5 | 4,500,000 |
| DN300 | فایبرگلاس/PTFE | استیل 304 | 8.0 | 9,800,000 |
| DN600 | فایبرگلاس/سیلیکون | کربن استیل | 15.0 | 18,000,000 |
| DN1000 | فایبرگلاس/PTFE | استیل 316 | 25.0 | 32,000,000 |
📊 لیست قیمت اتصالات پارچهای نوع R (گازهای احتراق، دمای تا 1000°C)
| سایز (DN) | جنس پارچه | جنس فلنج | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| DN100 | پارچه سرامیکی | کربن استیل | 4.0 | 6,000,000 |
| DN300 | پارچه سرامیکی | استیل 304 | 9.5 | 12,500,000 |
| DN600 | پارچه سرامیکی | کربن استیل | 17.0 | 22,000,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه (تا 25%) اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای اتصالات سفارشی با متریال خاص یا سایزهای غیراستاندارد، لطفاً استعلام کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای اتصالات پارچهای
- صنایع نفت و گاز: داکتهای دود و گاز در پالایشگاهها و سکوهای نفتی
- صنایع پتروشیمی: سیستمهای انتقال گازهای خورنده و دمای بالا
- نیروگاهها: داکتهای توربینهای گازی، سیستمهای خنککننده
- صنایع سیمان: داکتهای کوره و سیستمهای فیلتراسیون
- صنایع فولاد: داکتهای گازهای احتراق در کورههای ذوب
- صنایع شیمیایی: انتقال گازهای حاوی ذرات معلق یا مواد خورنده
- سیستمهای تهویه صنعتی: داکتهای هوا در سیستمهای HVAC صنعتی
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: پارچههای نسوز (فایبرگلاس، سرامیکی) و فلنجهای مقاوم از تأمینکنندگان معتبر
- برش و دوخت پارچه:
- برش دقیق با دستگاههای CNC
- دوخت با نخهای نسوز (آرامید یا استیل)
- پوششدهی با سیلیکون یا PTFE برای مقاومت شیمیایی
- تولید فلنج/قاب:
- برش و فرمدهی با CNC
- پوشش اپوکسی یا گالوانیزه گرم برای مقاومت در برابر خوردگی
- مونتاژ:
- اتصال پارچه به فلنجها با گیرههای فلزی یا دوخت صنعتی
- نصب لایههای عایق حرارتی (در صورت نیاز)
- پرداخت نهایی:
- سندبلاست فلنجها (SA 2.5)
- تمیزکاری و بازرسی نهایی پارچه
کنترل کیفیت
- تستهای غیرمخرب:
- تست نفوذ مایع (PT) برای فلنجها
- تست بصری برای دوخت و یکپارچگی پارچه
- تستهای مخرب:
- تست کشش پارچه (ASTM D5034)
- تست مقاومت حرارتی و شیمیایی
- تستهای عملکردی:
- تست فشار (تا 1.2 برابر فشار کاری)
- تست دمایی (شبیهسازی شرایط عملیاتی)
- تست انعطافپذیری برای جابجاییهای محوری و جانبی
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی: بررسی تراز بودن فلنجها و تمیز بودن سطوح اتصال
- نصب:
- استفاده از واشرهای نسوز (مانند PTFE) برای آببندی
- رعایت گشتاور پیشنهادی برای پیچهای فلنج (50-70 Nm)
- اطمینان از عدم کشش بیش از حد پارچه هنگام نصب
- بازرسی پس از نصب:
- تست نشتی با فشار عملیاتی
- بازرسی بصری برای پارگی یا تغییر شکل پارچه
- نگهداری:
- بررسی دورهای (هر 6 ماه) برای فرسودگی پارچه یا خوردگی فلنج
- تمیزکاری با محلولهای غیرخورنده
- تعویض پارچه در صورت پارگی یا کاهش خاصیت ارتجاعی
📊 مقایسه با روشهای جایگزین
| پارامتر | اتصالات پارچهای | اتصالات آکاردئونی فلزی | اتصالات ثابت |
|---|---|---|---|
| کاهش ارتعاش | تا 95% | تا 90% | تا 10% |
| جبران جابجایی | تا 100 میلیمتر | تا 100 میلیمتر | ندارد |
| دمای کاری | تا +1000°C | تا +800°C | تا +800°C |
| وزن | بسیار سبک | متوسط | سنگین |
| عمر مفید | 10-15 سال | 25+ سال | 15-20 سال |
❓ سوالات متداول (FAQ)
- اتصالات پارچهای برای چه کاربردهایی مناسباند؟
این اتصالات برای داکتهای دود، هوا، و گازهای احتراق در صنایع سنگین مانند نفت، پتروشیمی، و نیروگاهها مناسباند. - تفاوت نوع L و R چیست؟
نوع L برای انتقال هوا (دمای پایینتر) و نوع R برای گازهای احتراق (دمای بالاتر) طراحی شده است. - آیا این اتصالات برای محیطهای خورنده مناسباند؟
بله، با پوششهای PTFE یا سیلیکون و استفاده از پارچههای سرامیکی، مقاومت بالایی در برابر مواد خورنده دارند. - چگونه اتصال سفارشی سفارش دهیم؟
برای سفارش با سایز، متریال، یا شرایط کاری خاص، با تیم فروش تماس بگیرید یا فرم سفارش آنلاین را تکمیل کنید. - مدت زمان تحویل چقدر است؟
برای سایزهای استاندارد 5-10 روز کاری و برای سفارشات سفارشی 2-4 هفته.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش اتصالات پارچهای ارتعاشات صنعتی ایران، با تیم فروش مهر تجهیز جهان آفرین تماس بگیرید:
📞 شماره تماس: 02166568925
📩 ایمیل: sales@mehr-tajhiz.ir
🌐 فرم سفارش آنلاین: https://mehr-tajhiz.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن
- گارانتی کیفیت 12 ماه از تاریخ نصب یا 18 ماه از تاریخ تحویل
- مشاوره فنی رایگان برای انتخاب متریال و طراحی
- تضمین اصالت کالا با گواهینامههای استاندارد (ISO 9001، ISO 14001)
- امکان اعزام کارشناس ناظر برای نصب و راهاندازی
- خدمات تعمیر و بازسازی در محل پروژه
🔧 چرا مهر تجهیز جهان آفرین؟
مهر تجهیز جهان آفرین با بیش از 15 سال تجربه و همکاری با ارتعاشات صنعتی ایران، شریک قابل اعتماد شما در پروژههای صنعتی است.
- تأمین مستقیم از کارخانه با استانداردهای ISO 9001 و ISO 14001
- تیم فنی متخصص برای پشتیبانی پروژهها
- انبار مجهز در تهران برای تأمین فوری
- تولید سفارشی با نرمافزارهای CAESAR II و ANSYS
- تحویل بهموقع و خدمات پس از فروش 10 ساله
🛠️ اتصالات پارچهای ارتعاشات صنعتی ایران با وزن کم و انعطافپذیری بالا، راهحلی هوشمند برای دفع ارتعاشات در داکتهای صنعتی. برای اطلاعات بیشتر، با ما تماس بگیرید.
